Quanto è profondo il cavo in fibra ottica sepolto: approfondimenti per migliorare la durabilità della rete

In un mondo sempre più interconnesso, i cavi in ​​fibra ottica sono alla base dell'internet ad alta-velocità da cui dipendiamo, alimentando il telelavoro, lo streaming web, le città intelligenti e molto altro ancora. Con la previsione che le reti internazionali in fibra cresceranno fino a oltre 1,8 milioni di km entro il 2025 (secondo TeleGeography), seppellire questi cavi di luce comporta il vantaggio di evitare danni ai cavi, ridurre i tempi di inattività ed estendere la loro durata operativa. Maquanto è profondo il cavo in fibra ottica?? La profondità può variare da un luogo all'altro, in base a una serie di diverse influenze ambientali. In questa guida analizzeremo gli aspetti comunemente utilizzati, i fattori che influenzano, le migliori pratiche, le sfide e discuteremo le tendenze emergenti. In questo modo avrai le conoscenze necessarie per garantire un'installazione efficace che ti farà risparmiare grattacapi (e denaro) in futuro.

Profondità standard per il posizionamento del cavo in fibra ottica interrato in base alla posizione e alle necessità

Gli standard, tra cui il National Electrical Code (NEC) negli Stati Uniti, l'European Telecommunications Standards Institute (ETSI) e l'International Telecommunication Union (ITU), stabiliscono raccomandazioni o requisiti sulla profondità di sepolturacavi in ​​fibra ottica. Le profondità vengono stabilite in base ai principi di protezione dei cavi dall'impatto fisico e di dispersione degli effetti meteorologici avversi nel caso in cui incontrino acqua, temperature ghiacciate, ecc. Profondità inferiori sono consentite quando i singoli tratti vengono posizionati all'interno dei condotti. Ecco uno sguardo alle profondità comunemente riscontrate nelle distribuzioni.

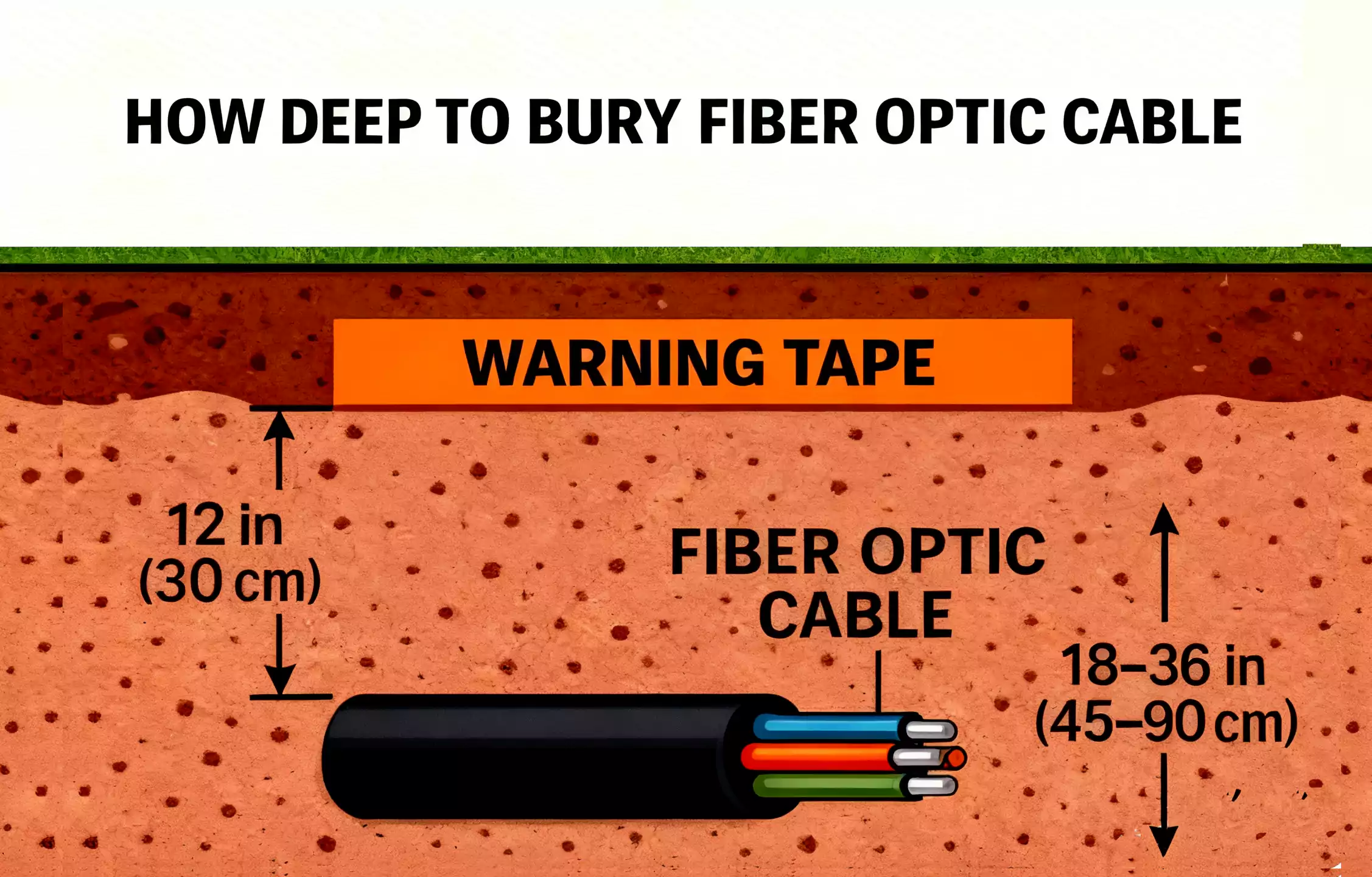

Quartieri urbani e residenziali: profondità interrate del cavo in fibra ottica

Interrare i cavi da 12-36 pollici (o 30-90 cm) di profondità. Laddove la vita vegetale, i marciapiedi e altri servizi pubblici interrompono già la terra, è più sicuro interrare a una profondità di soli 24 pollici o 60 cm, utilizzando condotti protettivi per limitare la probabilità di cavi danneggiati da manutentori inesperti o giardinieri. Questo prepara i sistemi per gli scavi occasionali senza interrompere il servizio.

Aree rurali e agricole: interramento sotterraneo di fibre ottiche

Profondità comprese tra 60 e 120 cm (24-48 pollici) sono tipiche per la protezione dagli aratri e dalla fauna selvatica. Nelle aree meno dense e in presenza di terreno sciolto o trattori, cerca una profondità di sepoltura del cavo più vicina a 48 pollici (120 cm) per evitare che il cavo venga spostato lentamente a causa dell'erosione o di una lavorazione aggressiva e profonda, come persone su Reddit hanno condiviso storie di taglio accidentale di fibre poco profonde sepolte nel cortile con un decespugliatore, ecc.

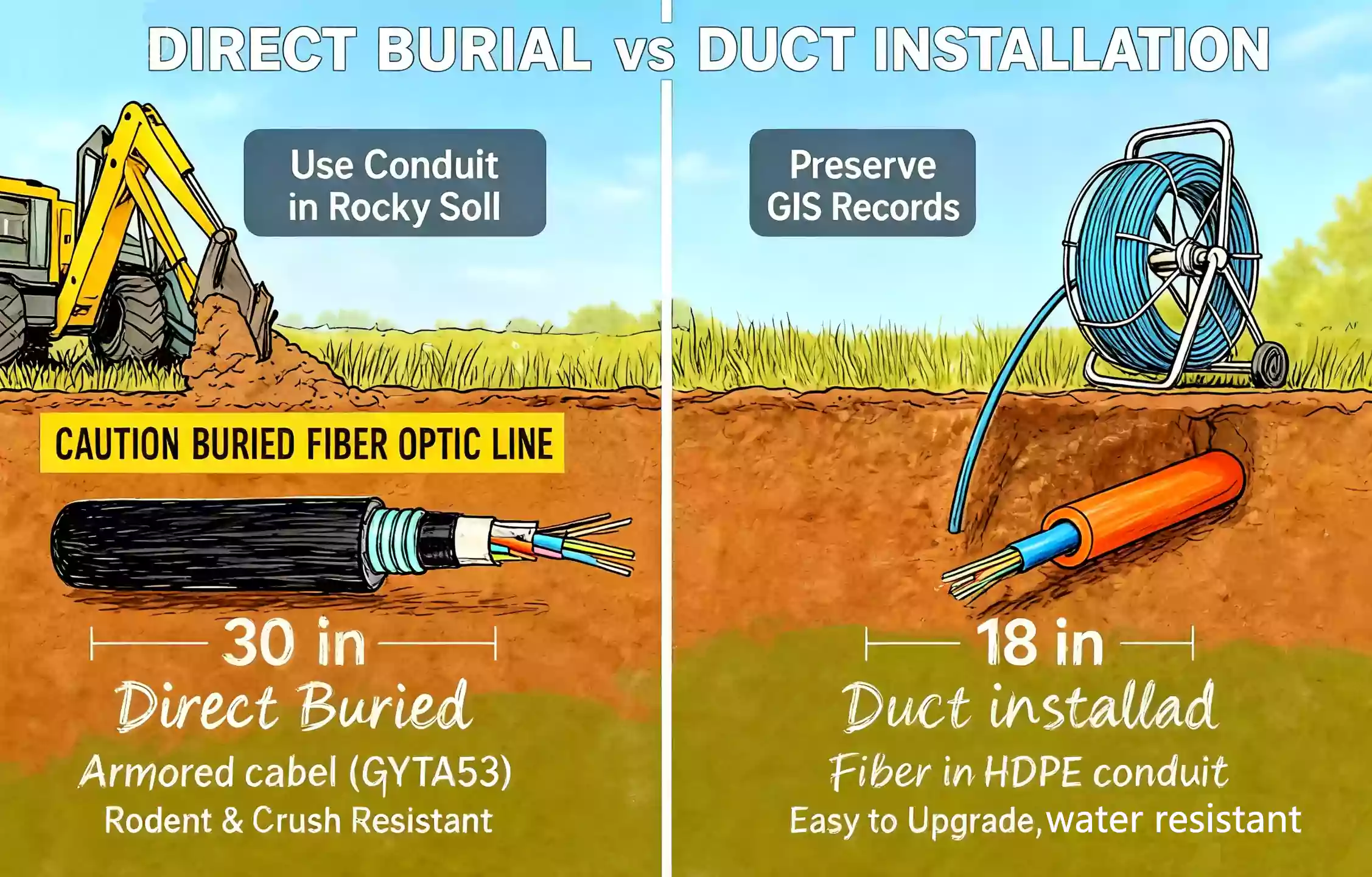

Aree ad alto traffico: considerazioni sui cavi in ​​fibra ottica interrati

Prevedere una profondità di seppellimento del cavo di 90-120 cm (36-48 pollici) o superiore. Se si installa un tratto di fibra lungo la strada o in luoghi in cui si verifica il traffico di veicoli, come i parcheggi, assicurarsi che il cavo sia installato ad una profondità di almeno 42 pollici (107 cm) per resistere a strade e lavori stradali/scavi, per non parlare delle vibrazioni quotidiane del traffico pesante che esercitano pressioni di circa 2000 N/cm. Anche i siti commerciali e industriali utilizzeranno generalmente la stessa profondità minima per garantire che il cavo non venga interrotto durante i lavori di costruzione.

Attraversamenti subacquei e fluviali: sfide sotterranee per la fibra ottica

Aspettatevi un livello di sepoltura compreso tra 3 e 10 piedi (1-3 metri) per resistere a tale erosione naturale, o per affondare al di sotto dell'agitazione delle onde causata in particolare dall'amplificazione delle maree, dato che l'ancoraggio di solito avviene in acque poco profonde a un certo intervallo con molto riposo sotto il substrato roccioso. In molti casi, soprattutto nelle situazioni oceaniche profonde, i cavi poggiano sul fondo del mare, non sepolti affatto, con molti cavi armati per resistere a pressioni fino a 300 Mpa.

Tabella riepilogativa: profondità tipiche del cavo in fibra ottica interrato

Queste distanze sono raramente arbitrarie, poiché in genere sono impostate per sopportare un determinato carico. Per esempio,armatura di cavi in ​​fibra otticafornisce una resistenza allo schiacciamento di circa 500-2000 N/cm (a seconda del cavo specifico), con una perdita di potenza di trasmissione del segnale tipicamente inferiore a 0,2 dB/km.

Variabili chiave che influiscono sulla profondità di immersione del cavo in fibra ottica

Non esistono due siti uguali, quindi la sepoltura deve essere adattata alle condizioni locali. Quando si pianifica l'interramento dei cavi, considerare questi fattori:

Tipo di terreno e terreno per cavo in fibra ottica interrato

Nei terreni rocciosi o sabbiosi sarebbe necessario un interramento più profondo (fino a 120 cm [48 pollici]) per evitare che i cavi si spostino o vengano abrasi, causando un'attenuazione involontaria del segnale fino a 0,1 dB. In terreni argillosi stabili, sarebbe consentita una profondità maggiore, ma posare sempre i cavi nella sabbia per attutirli dalla pressione di 50 kN/m².

Modelli climatici e meteorologici per la fibra ottica sotterranea

Nei luoghi più freddi, seppellisci sotto la linea del gelo (in genere 60-120 cm [24-48 pollici]) per evitare il rischio che il ghiaccio penetri all'interno e spezzi i cavi sotto una pressione di espansione fino a 10 kN/m². Nelle aree umide e soggette a inondazioni (ad esempio, nel sud-est asiatico durante i monsoni), potrebbero essere necessari 120 cm [48 pollici] o oltre per resistere all'ingresso di acqua nell'involucro a 0,1 MPa.

Normative e standard locali: quanto è profondo il cavo in fibra ottica sepolto

Non tutti gli organismi nazionali consentono discrezionalità. È necessario attenersi alle organizzazioni nazionali come NEC (24-48" negli Stati Uniti) o ETSI (0,8-1,0 metri in Europa). La mancata osservanza può portare a multe o allo scavo e al rifacimento dei cavi. I cavi posati vicino alle autostrade o ai siti civili pesanti negli Stati Uniti devono essere almeno 36" [90 cm] a causa delle rigide leggi federali che richiedono una copertura più spessa dei cavi.

Tipo di cavo e considerazioni sulla progettazione

I tipi corazzati con nastro in acciaio resistono all'intrusione fino a 1.000-2.000 N/cm e possono essere posati a una profondità inferiore in aree a basso-rischio. I tipi non armati devono essere posati più in profondità a meno che non siano adeguatamente protetti in condotti e condotti. I progetti multi-core per 5G (più di 144 core per cavo!) potrebbero richiedere 120 cm [48 pollici] o più per resistere alle forze di trazione durante l'installazione.

Mancia:Per l'IoT e le reti intelligenti, lasciare 15-30 cm (6-12 pollici) extra di potenziale profondità di espansione può ridurre al minimo il rischio EMI al di sotto di 0,1 dB. La mancata osservanza di questa indicazione è stata associata a interruzioni del 15% nelle aree urbane.

Migliori pratiche: installazione sicura ed efficace di cavi in ​​fibra ottica interrati

Tecniche di scavo

Per le aree urbane si consiglia lo scavo a cielo aperto (scavo di trincee, caduta di nastri, copertura), mentre lo scavo direzionale garantisce che le strade rimangano indisturbate. Per i percorsi rurali, l'aratura è veloce; la guida laser garantisce una deviazione delle frese non superiore a ±2" (5 cm).

Posizionamento e protezione dei cavi

Lascia cadere il nastroin condottoevitare l'umidità e il contatto meccanico; il raggio minimo di curvatura deve essere 10-30 mm per evitare perdite di luce. Posizionare il cavo ad almeno 12" (30 cm) dalle linee elettriche per evitare diafonia.

Marcatura, riempimento e monitoraggio

Posizionare il nastro di avvertenza per 20 cm sopra il cavo, compattare il riempimento a circa 50 kN/m² ed eseguire il test OTDR per garantire una perdita di luce minima (<0.2 dB/km @ 1310, 1550nm).

Mancia:La mappatura GPS con app AI fornisce la visualizzazione del percorso in-tempo reale e può far risparmiare il 25% del tempo di manutenzione, evitando errori come scavi accidentali-, che interessano ancora il 20% delle reti con più di 20 anni.

Ostacoli comuni per il cavo in fibra ottica interrato

L'ira della natura:Cavi esposti al gelo o all'erosione; buffer con isolamento o interrare più in profondità.

Interferenza umana:Appaltatori di servizi pubblici che scavano; pre-contrassegnare i percorsi dei cavi.

Scavo costoso:Scavare al 200%-300% più in profondità aumenta i costi ma riduce la manutenzione annuale del 50%; equilibrio con la micro-trincea nelle città per risparmiare il 30% sulla manodopera.

Esempi di casi: quanto è profondo il cavo in fibra ottica sepolto?

L'implementazione di Verizon 10U nelle zone rurali degli Stati Uniti: l'interramento a 100-120 cm (40-48 pollici) ha ridotto i tassi di guasto del 15%.

Il metodo condotto di Vodafone in Europa: seppellendo il 5G/LTE nei condotti a 24-36 pollici si ottiene un tempo di attività del 99,9%.

Il costo di diverse profondità di sepoltura

Nelle località-con una forte presenza di 5G,cavo in fibra ottica interrato armatopuò vedere il ROI in 2-3 anni con interruzioni ridotte con larghezze di banda fino a 400 Gbps.

Tendenze emergenti nell’installazione sotterranea della fibra ottica

Materiali avanzati:I tessuti e i compositi autoriparanti-riducono la manutenzione del 20%.

Scavo automatizzato:Gli scavafossi robotizzati raggiungono i 50 m/h con una precisione di ±15 cm.

Biancheria da letto biodegradabile:I materiali-a risparmio energetico riducono il consumo energetico di scavo del 40%.

Reti ibride da volo-a-metropolitana:Connettività ad alta velocità ottimizzata-a una profondità di 48" (1,2 m).

Conclusione: quanto è profondo il cavo in fibra ottica?

Profondità di interramento del cavo in fibra otticain genere varia da 12-48 pollici (30-120 cm) a seconda del terreno, del clima, del tipo di cavo e del metodo di installazione. Il corretto rispetto di queste linee guida garantisce prestazioni di rete affidabili, sicure e durevoli, riducendo al minimo il rischio di interruzioni e i costi di manutenzione a lungo termine.
