Introduzione
Quando pensi a cosa ti dà l'affidabilità di una rete in fibra, la scatola di distribuzione in fibra ottica (FDB) è l'eroe non celebrato. Nel frenetico-mondo digitale di oggi, la comunicazione in fibra ottica, grazie alla sua alta velocità, grande capacità e forte immunità alle interferenze, rappresenta oggi la spina dorsale delle reti. La scatola di distribuzione della fibra ottica svolge un ruolo fondamentale nell'aggregazione, ramificazione e protezione della fibra ottica, in particolare inFTTH (fibra-a-casa-), LAN e MAN. A differenza di una Terminal Box (FOTB) che sarà orientata sul lato utente, la scatola di distribuzione assumerà quel ruolo di aggregazione e di connessione incrociata-a livello dell'edificio o della strada, e quindi sarà quell'area focale dei sistemi di gestione della fibra. Questo articolo discuterà le funzioni, i tipi e le applicazioni delle scatole di distribuzione in fibra, approfondendo la loro importanza nelle moderne reti ottiche.
Cos'è unScatola di distribuzione in fibra ottica?
Una scatola di distribuzione in fibra ottica è un dispositivo che serve a terminare, aggregare e distribuire le fibre ottiche. Fornisce un ambiente sicuro e organizzato per le estremità dei cavi e facilita le connessioni incrociate, in modo che le fibre ottiche e i connettori siano al sicuro dalla polvere e dalle influenze meccaniche e ambientali. Nelle reti FTTH, la scatola di distribuzione è posizionata all'ingresso degli edifici, nelle sale telecomunicazioni situate nei seminterrati degli edifici e negli armadi stradali e la Terminal Box (FOTB) viene utilizzata nei locali dell'utente per collegare il cavo di derivazione all'ONT o al router. L'FDB fornisce il servizio di suddivisione, connessione incrociata e gestione della fibra consentendo alla rete di essere scalabile, manutenibile e affidabile.
Caratteristiche e vantaggi principali
La maggior parte degli FDB sono realizzati in plastica ad alta resistenza (ABS/PC) o lega di alluminio, sono dotati di vassoi di giunzione interni, deposito per fibra, adattatori e fissativi. I principali vantaggi sono questi:
Aggregazione e distribuzione- Gestisci in modo efficace le fibre provenienti da diversi cavi di alimentazione, dove le fibre vengono instradate verso i cavi di derivazione.
Protezione- Protegge le fibre e i connettori da danni meccanici, sporco e umidità.
Connessione incrociata e gestione delle porte- Necessario per i costi dovuti alla manutenzione dell'espansione della rete e all'efficienza nella ricerca dei guasti.
Durabilità- Custodia adatta sia per ambienti interni che esterni con resistenza agli urti.
Versatilità- Può essere installato a parete, su rack o in armadio. Le varie caratteristiche dell'FDB lo evidenziano ulteriormente come un hub centrale di importanza nelle reti in fibra garantendo stabilità del segnale, affidabilità operativa e scalabilità.
Tipi di scatole di distribuzione in fibra ottica
Le scatole di distribuzione in fibra sono disponibili in diversi design per adattarsi a diversi ambienti di installazione e requisiti di capacità:
| Tipo | Metodo di installazione | Caratteristiche | Capacità tipica |
|---|---|---|---|

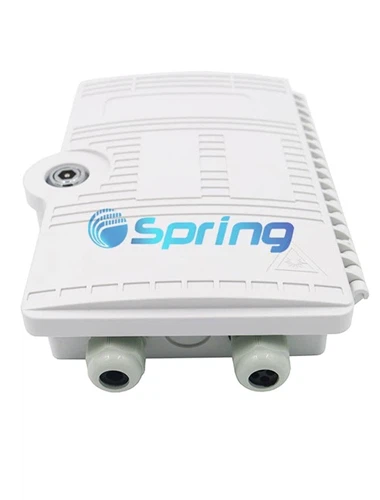

| Tipo di montaggio-a parete | Montaggio a parete- | Compatto, ideale per piccole distribuzioni interne o a livello di edificio- | 2-32 core |
| Tipo di montaggio su rack- | Montato su rack- | Adatto per data center e sale telecomunicazioni | 12–288 core |

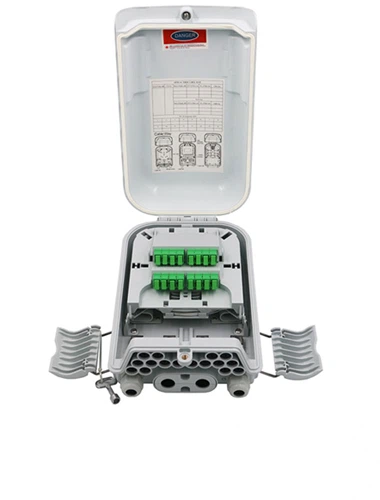

| Tipo impermeabile per esterni | Montaggio a parete o su palo- | IP65–IP68classificato, resistente ai raggi UV-e agli agenti atmosferici | 48–576 core |
| Tipo pre-connettorizzato | Collega e usa | Adattatori e pigtail-installati in fabbrica per una distribuzione rapida | 12-144 core |
Nota: le capacità delle scatole di distribuzione sono generalmente maggiori rispetto alle scatole terminali, soprattutto per i punti di aggregazione all'aperto.
Funzioni chiave di una scatola di distribuzione della fibra
Aggregazione e ramificazione delle fibre
Gli FDB aggregano le fibre dai vari cavi di alimentazione e le ramificano verso più cavi di derivazione o utenti. Questa funzione consente un'efficace diramazione della rete.
Assegnazione delle porte e-connessione incrociata
Gli adattatori e i ponticelli nell'FDB consentono connessioni incrociate-ordinate in cui l'estensione della rete, la ricerca dei guasti e la manutenzione possono essere implementate in modo più efficace.
Funzionalità di protezione
Gli FDB di buona qualità sono resistenti alla polvere, alla pioggia, all'umidità-e ai raggi UV (normalmente classificati da IP65 a IP68), consentendo un funzionamento affidabile sia in ambienti esterni che interni.
Stoccaggio e gestione della fibra
L'FDB fornisce un'adeguata gestione dei giochi nonché una gestione del layout interno per ovviare agli effetti di curve, microcurvature e perdita di segnale.
L'FDB funge da terminale principale di aggregazione delle fibre che consente alla rete di mantenere la propria stabilità e prestazioni a lungo termine.
Applicazioni delle scatole di distribuzione in fibra ottica
FTTHDistribuzioni
Nelle reti FTTH, l'FDB collega i cavi di alimentazione a più cavi di derivazione che si estendono alle cassette terminali (FOTB) sull'interfaccia utente. Protegge giunzioni e connettori e consente lo stoccaggio della fibra in eccesso, consentendo così la distribuzione della banda larga ad alta velocità. Un esempio è un edificio residenziale in cui la scatola di distribuzione divide il segnale dell'alimentatore in dozzine di unità, mentre la connessione all'ONT o al router termina al FOTB.
Applicazioni LAN/MAN
Per le imprese e per le reti metropolitane, l'FDB prevede l'aggregazione e la distribuzione centralizzata della fibra, supportando cavi ad alta densità, connessioni incrociate e piani per la crescita delle reti in futuro.
Applicazioni all'aperto/sul campo
Gli FDB per esterni sono installati in armadi stradali, involucri montati a parete-o scatole montate su palo-che consentono l'aggregazione primaria della fibra. Ciò semplifica la manutenzione e riduce le chiusure aggiuntive, oltre a fornire una facile connessione incrociata per più abbonati.
Scatola di distribuzione in fibra ottica: corretta selezione della gamma
La selezione corretta è fondamentale per la compatibilità e il corretto funzionamento della rete. I seguenti fattori dovrebbero essere inclusi nella selezione corretta:
Il tipo di cavo e il numero di fibre: Assicurarsi che la scatola proceda con le connessioni di fibre monomodali o multimodali e il numero di fibre richiesto.
La capacità dei porti: Assicurarsi che l'FDB disponga di porte adeguate per l'uso presente o futuro.
Le dimensioni dei cavi di ingresso: Verificare che nella scatola siano previsti diametri e percorsi sufficienti per l'ingresso dei cavi.
Le interfacce del connettore: La scatola avrà adattatori perSC LC ST FC MPOecc. e dovrebbe fornire i connettori appropriati.
Il materiale dell'alloggiamento: Per interni è necessario avere ABS/PC mentre per esterni è necessaria una lega di alluminio.
L'ambiente di utilizzo: Le scatole interne richiederanno meno spazio e le scatole esterne necessitano di un grado di protezione IP65 o superiore che offrirà garanzie quando utilizzate. Una corretta selezione porterà i vantaggi di un'affidabilità a lungo termine, una manutenzione più semplice e un ritorno sull'investimento.
Conclusione: il futuro delle reti in fibra è rafforzato
La scatola di distribuzione in fibra ottica è un componente fondamentale delle reti in fibra ottica. È essenziale per l'aggregazione, la ramificazione e le connessioni-incrociate mantenendo un segnale stabile e affidabile dal punto di vista operativo. Oggi, con il progresso della tecnologia in fibra ottica, i più recenti FDB continuano a svilupparsi in termini di design, forma, capacità e protezione per assistere gli operatori verso reti migliori, più intelligenti e più robuste.
AOttica primaverile, progettiamo e produciamo una gamma completa di scatole di distribuzione in fibra ottica, comprese protezioni IP68, opzioni pre-connettorizzate e capacità personalizzabili, destinate a rispondere alla domanda globale di FTTH e data center.
