Cavo patch per condizioni in modalità fibra ottica
Un cavo di connessione per il condizionamento della modalità è un cavo multimodale duplex che presenta un piccolo tratto di fibra monomodale-all'inizio della lunghezza di trasmissione. Il principio di base alla base del cavo è che si lancia il laser nella piccola sezione della fibra monomodale-, quindi l'altra estremità della fibra monomodale- viene accoppiata alla sezione multimodale del cavo con il nucleo spostato dal centro della fibra multimodale (vedi diagramma sotto).
I cavi patch per il condizionamento della modalità vengono solitamente utilizzati in coppia. Ciò significa che avrai bisogno di un cavo patch di condizionamento della modalità a ciascuna estremità per collegare l'apparecchiatura all'impianto di cablaggio. Quindi questi cavi di connessione sono solitamente ordinati in numeri. Potresti vedere qualcuno ordinare solo un cavo di connessione, di solito è perché lo tengono di riserva.

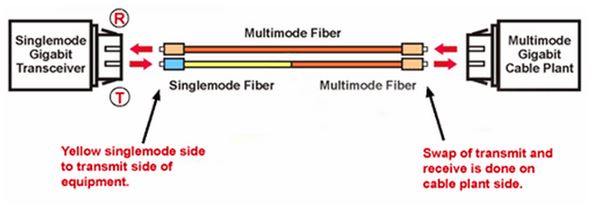

Se il modulo ricetrasmettitore 1000BASE-LX è dotato di connettori SC o LC, assicurati di collegare il ramo giallo (modalità-singola) del cavo al lato di trasmissione e il ramo arancione (multimodale) al lato di ricezione dell'apparecchiatura. Lo scambio di trasmissione e ricezione può essere effettuato solo dal lato dell'impianto di cablaggio. Vedi il diagramma qui sotto.
I cavi di connessione per il condizionamento della modalità possono convertire solo la modalità-singola in modalità multimodale. Se desideri convertire la modalità multimodale in modalità singola-, sarà necessario un convertitore multimediale.
Inoltre, i cavi patch per il condizionamento della modalità vengono utilizzati nella finestra di lunghezza d'onda ottica di 1300 nm o 1310 nm e non devono essere utilizzati per la finestra di lunghezza d'onda corta di 850 nm come 1000Base-SX.
Informazioni per l'ordinazione:
| Guaina per cavi | Tipo di fibra | Connettori | Lunghezza |
LSZH | Multimodale 50/125 | Prima estremità: | 1M |
Spring Optical Communication è uno dei più grandi e migliori produttori e fornitori di cavi patch per condizioni in fibra ottica fc/upc-st/upc con una vasta esperienza. Benvenuti ad acquistare i nostri prodotti di alta qualità o a vendere all'ingrosso i nostri cavi patch personalizzati in modalità fibra ottica fc/upc-st/upc in stock presso la nostra fabbrica. Inoltre, se necessario, è disponibile anche un campione gratuito.
