Applicazione

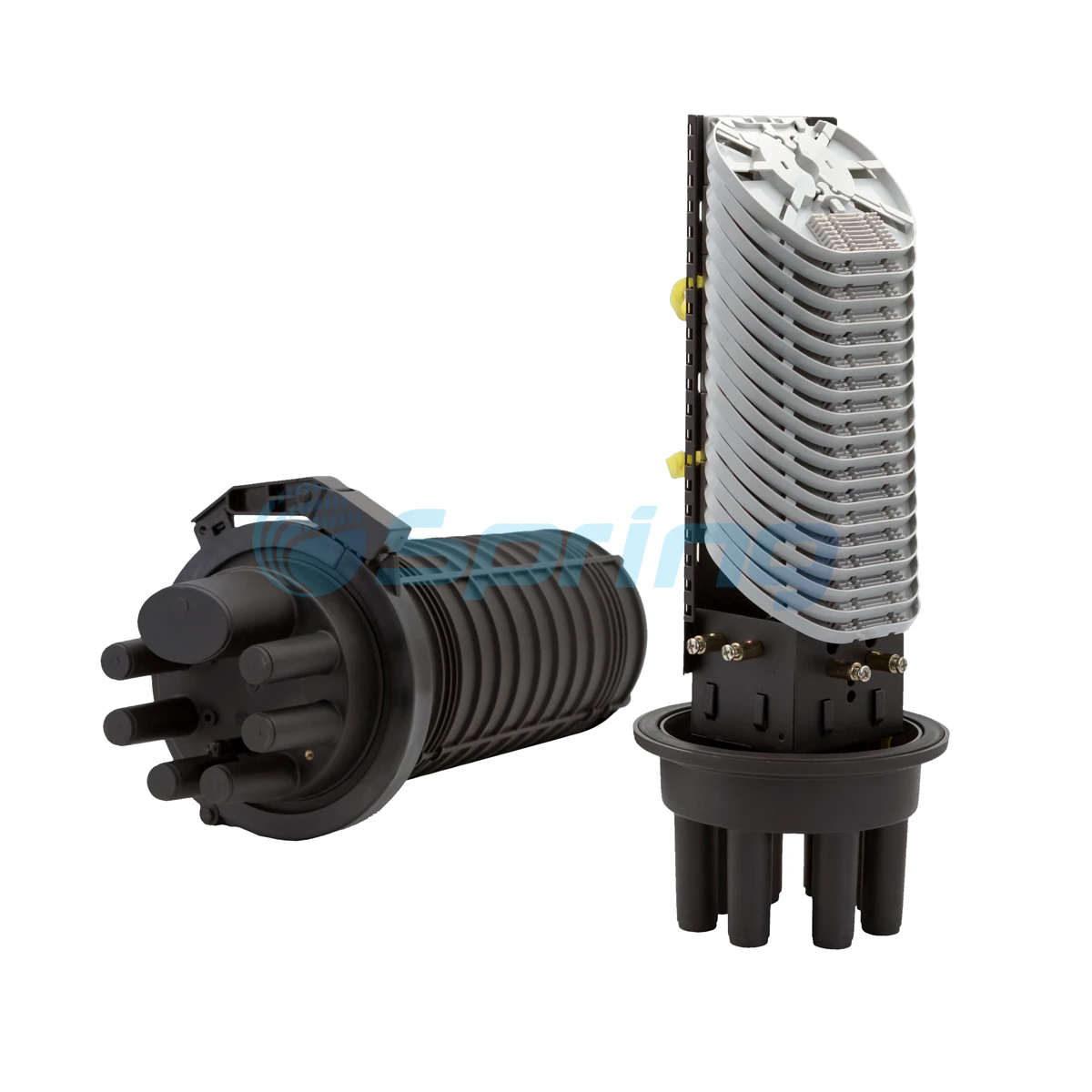

GIS-M7/RS-B è un tipo di serie di chiusura a cupola, utilizzata per la connessione diretta durante il processo di trasmissione in fibra ottica, e fornisce protezione da connessione congiunta .
Caratteristica
· L'involucro è realizzato in plastica ingegneristica ad alta resistenza, offrendo una struttura leggera con eccellente durata meccanica, resistenza all'invecchiamento, resistenza alla corrosione, protezione dei fulmini e durata di lunga durata .
· Include 6 porte di cavo rotondo e 1 porta ovale (totale 7), con la porta ovale che supporta le configurazioni del cavo loop-through .
· Adatto per installazioni pole, murali e sotterranee, la chiusura utilizza un metodo di sigillatura del calore per garantire una protezione affidabile .
· Presenta un design del vassoio impilabile e un sistema di messa a terra isolante dedicato, che fornisce una gestione flessibile e sicura delle fibre .
· A seconda dell'applicazione, sono disponibili due dimensioni di chiusura, insieme a vassoi di giunzione di tipo C e H per soddisfare diverse capacità di fibra .
Indice tecnico
· Raggio di fibra di curvatura: 240 mm
· Disco ottico perdita aggiuntiva:<0.01dBTemperature Range:-20℃~+60℃
·Anti lateral pressure:>2000n/10 cm
·Shock resistance:>20N.m
· Livello di protezione: IP68
Dimensione del prodotto
Specifiche
| Modello | GJS-M7/RS-BS-C | GJS-M7/RS-BS-H | GJS-M7/RS-BC | GJS-M7/RS-BH |
|---|---|---|---|---|
| Dimensione (mm) | Φ230 × 325 | Φ230 × 440 | ||
| Porta del cavo | 1 grande ovale + 6 piccole porte rotonde | 1 grande ovale + 6 piccole porte rotonde | ||
| Diametro del cavo (mm) | Φ7 ~ Φ20 | Φ7 ~ Φ20 | ||
| Capacità del vassoio di giunzione | 16 | 12 | 16 | 12 |
| Max no . di vassoi di giunzione | 9 pezzi | 18 pollici | 18 pollici | 36 pezzi |
| Capacità massima | 144 | 216 | 288 | 432 |
| Tipo di tenuta | Sigillo a calore | Sigillo a calore | ||
| Dimensione del cartone esterno / Qty | 490 × 420 × 720 mm / 8 pezzi | 540 × 485 × 465 mm / 4 pezzi | ||
| Peso del cartone esterno | ≈20,6 kg | ≈14,9 kg | ||
