Descrizione:
Il sistema di tombino Spring è progettato per l'accesso alla rete sotterranea, in particolare per le industrie di fibre ottiche ed elettriche. Prodotto con materiale composito innovato, rendendo questo sistema una soluzione ideale di risparmio forte, leggero, flessibile, tempo e costi rispetto ai tombini in cemento.
Il tombino è costituito da 4 pannelli compositi e assemblato in un unico pezzo, che consente l'imballaggio e il trasporto più facili, confrontando con la camera tradizionale.
La serie SPMH -1730 è composta da 3 modelli, SPMH -1730 A (base), SPMH -1730 B (High-Rise) e SPMH1730C (ultra-grad). L'innovativo kit di connessione a clip rapido "non presenta strumenti richiesti e facili da impilare in base a SPMH -1730 a.
Caratteristiche:
- SMC ad alta resistenza modellata
-
Flessibile da perforare dimensioni ricerche per l'accesso al condotto; Ingresso del condotto fornito
-
Durabilità e resistenza dell'intera costruzione fino a scTE -77 Tier22
-
Risparmio dei costi a causa del design leggero e modulare
-
Design modulare con consegna abbattuta e installazione in loco
-
Costruzione di materiale composito forte ma leggero
-
Prestazioni UV
-
Durata di lunga durata rispetto a HDPE
-
Raggio di struttura verticale e orizzontale
-
Non corrosione e non conduttiva
-
Abbattuto e facile da gestire.
-
Staffe metalliche facilitano e lunghezza del cavo lungo
-
Foro con condotto a eliminazione
-
Pannello collegato con clip per PC
Parti della parete laterale:
|
Parti della parete laterale |
Descrizione |
Dimensione (pollice) |
Peso (libbre) |
|
SPMH -1730 s |
Short Side Wall per SPMH -1730 a\/b\/c |
22x24 |
13.36 |
|
SPMH -1730 l |
Parete laterale lunga per SPMH -1730 a\/b\/c |
34x24 |
17.28 |
|
SPMH -1730 c |
Copertina per SPMH -1730 a\/b\/c |
21x32 |
47.95 |
|
SPMH -1730 Rs |
Parete laterale in aumento per SPMH -1730 b |
22x12 |
8.16 |
|
SPMH -1730 rl |
Parete laterale di un aumento per SPMH -1730 b |
34x12 |
10.8 |
Specifiche:
|
Articolo n |
SPMH -1730 a |
SPMH -1730 b |
SPMH -1730 c |
|
Dimensione interna WXLXH (pollice) |
17x30x24 |
17x30x36 |
17x30x48 |
|
Dimensioni esterne WXLXH (pollice) |
21x33x24 |
21x33x36 |
21x33x48 |
|
Peso (libbre) |
109.2 |
147.2 |
170.5 |
|
Parti della parete laterale incluse |
|||
|
SPMH -1730 s |
2 |
2 |
4 |
|
SPMH -1730 l |
2 |
2 |
4 |
|
SPMH -1730 c |
1 |
1 |
1 |
|
SPMH -1730 Rs |
0 |
2 |
0 |
|
SPMH -1730 rl |
0 |
2 |
0 |
Assemblare gli articoli:
|
Articolo n |
Specifiche |
Quantità |
Descrizione |
|
Clp652 |
Clip, dimensione 63x50x22 mm |
8 |
Collegare le pareti laterali |
|
SHSM1270 |
Vite a testa di presa, M12x70 mm |
4 |
Fissare il coperchio sulle pareti |
|
Nutm12 |
Nutriente, M12 |
4 |
Sepolto nella parete laterale, lavora con vite |
|
SDM12 |
Cavi da caccia per la testa di presa M12 |
1 |
Fissare e slacciare la vite |
|
BKT822 |
J-Bracket, Dimensione 80x25x25 mm |
4 |
Tenendo a disposizione FOSC o cavo ad anello |
|
STSM419 |
Vite auto-toccante, M4x19 mm |
8 |
Fissare la frappuga J sui muri |
|
MC75 |
Caso di marker, diametro 75 mm |
1 |
Tenendo il marcatore, al coperchio |
|
Shsm1016 |
Vite a testa di presa, M10x16 |
1 |
Custodia per marcatore a vite sul coperchio |
|
Washerm10 |
Rondella, 11x20mm (in e out dia) |
1 |
Fissare il caso del marcatore |
|
HK30 |
Gancio, ss 30mm di lunghezza |
2 |
Per 2 Vault equipaggia 1 paio di ganci |
Caratteristiche tecniche:

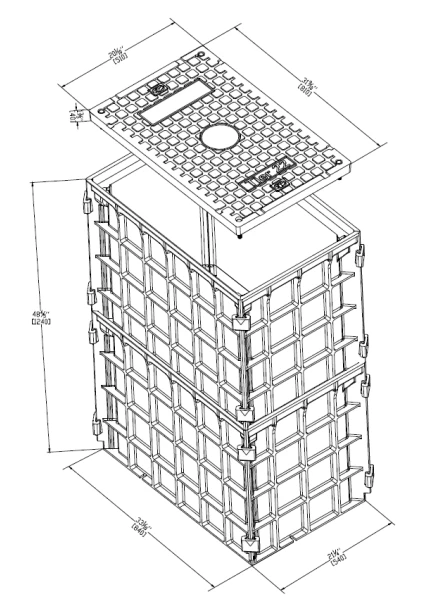

Disegno tecnico:
SPMH -1730 a
SPMH -1730 b
SPMH -1730 c
