Cos'è il patch panel in fibra ottica?|Pannello patch in fibra ottica 24 porte
Pannello patch in fibra otticaè conosciuto anche con le iniziali diODFOQuadro di distribuzione otticae fornisce una soluzione strutturata di risoluzione e gestione perReti di comunicazioni ottiche. Pannelli patch in fibracombinareGiunzione, terminazione, instradamento della fibra, connettori/adattatori per fibra, EGestione dei cavi in fibrain un'unica unità, che funge da involucro protettivo per la protezione meccanica della fibra ottica, oltre a semplificare la gestione del cavo ottico e consentire l'implementazione flessibile della rete ottica.
La rete ottica includeràFTTH (Fibra a casa), LAN/WAN, Centri dati, CATV (televisione via cavo), EReti di accesso alle telecomunicazioni.
A Pannello patch in fibra a 24 portefornisce l'interconnettività tra un cavo in fibra ottica nella rispettiva porta dell'apparecchiatura. All'interno delCavo in fibra ottica, i singoli nuclei in fibra verranno terminati e gestiti presso ilPannello patch a 24 porte, Eponticelli in fibra otticacollegherà questi core ad entrambi iInterruttore otticoe/oOLT (terminale di linea ottica). Pertanto, ilPannello patch in fibra a 24 portefornisce una parte essenziale di una rete in fibra ottica per stabilità e scalabilità.
Informazioni sul pannello patch in fibra ottica con montaggio su rack 1U da 19 pollici e 24 porte
Dettaglio del pannello patch in fibra ottica con montaggio su rack 1U da 19 pollici a 24 porte
1. Orecchie di montaggio staccabili
2.Acciaio laminato-a freddo
3.Flangia adattatore
4.Treccine di qualità-telecomunicazioni
5. Vassoio per giunzioni in fibra
6.Meccanismo di fissaggio
7.Porte di ingresso e uscita cavi

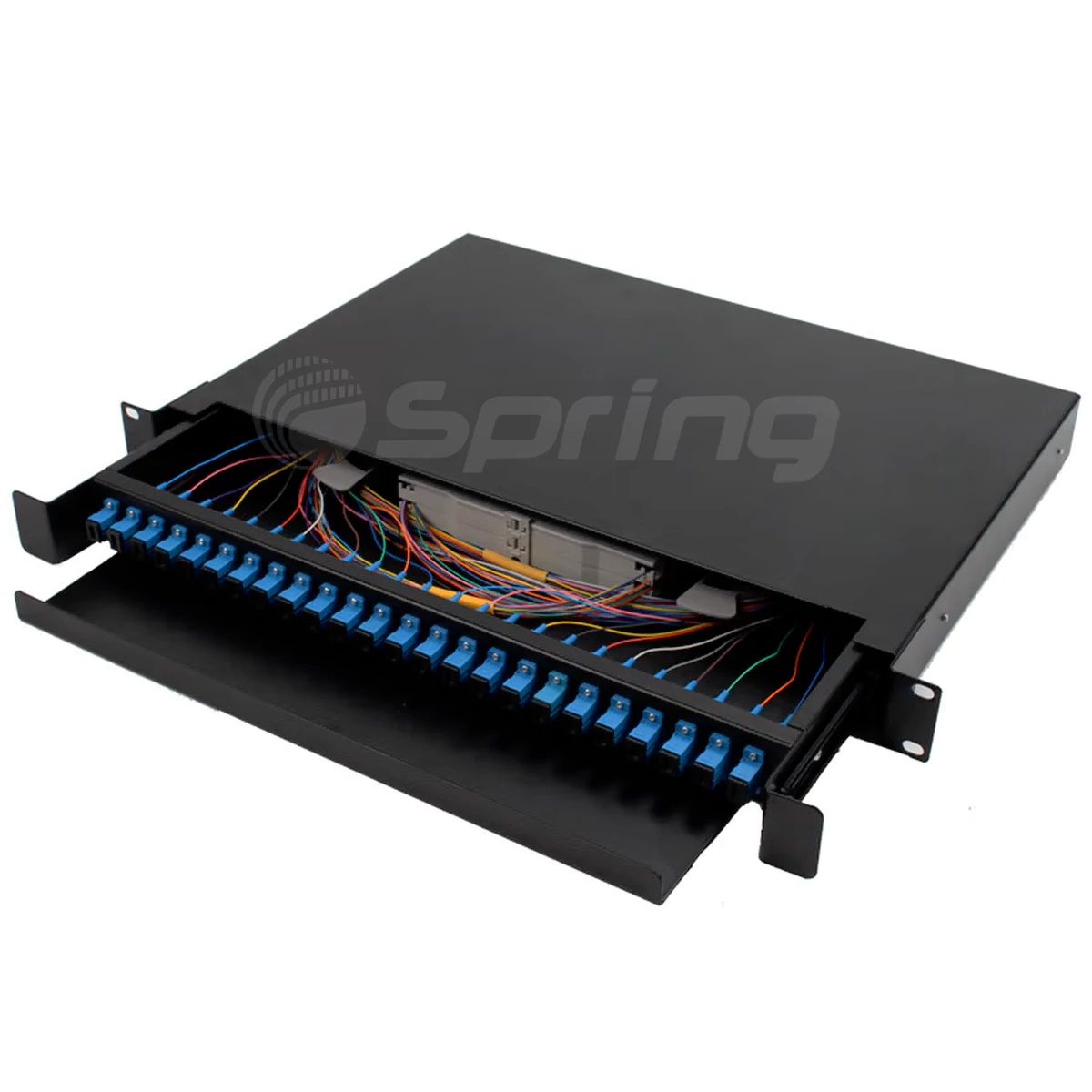

ILPannello patch in fibra per montaggio su rack da 19 pollici 1U a 24 porte con vassoio di giunzioneè progettato per terminare e mantenere i cavi ad alta-densità in aSistema rack da 19 pollici. ILmontaggio binario scorrevolefornisce accesso completo alle fibre interne per la giunzione e la riorganizzazione senza la necessità di rimuovere l'intero pannello dal rack.
ILPannello patch in fibra con montaggio su rack a 24 porteè costruitoacciaio laminato a freddo-ad alta resistenza-, utilizzando un processo di formatura-integrato per la massima robustezza e durata con eccellente rigidità e resistenza alla deformazione. L'esterno del pannello ha afinitura con rivestimento in polvere-cotta, che fornisce la massima resistenza all'usura, all'umidità, alla corrosione e all'ossidazione, garantendo una lunga durata anche in ambienti di installazione molto impegnativi.
Il percorso interno delle fibre del cassetto utilizza un sistema di vassoi organizzato e scientifico che riduce al minimo la degradazione del segnale e migliora la stabilità della trasmissione.

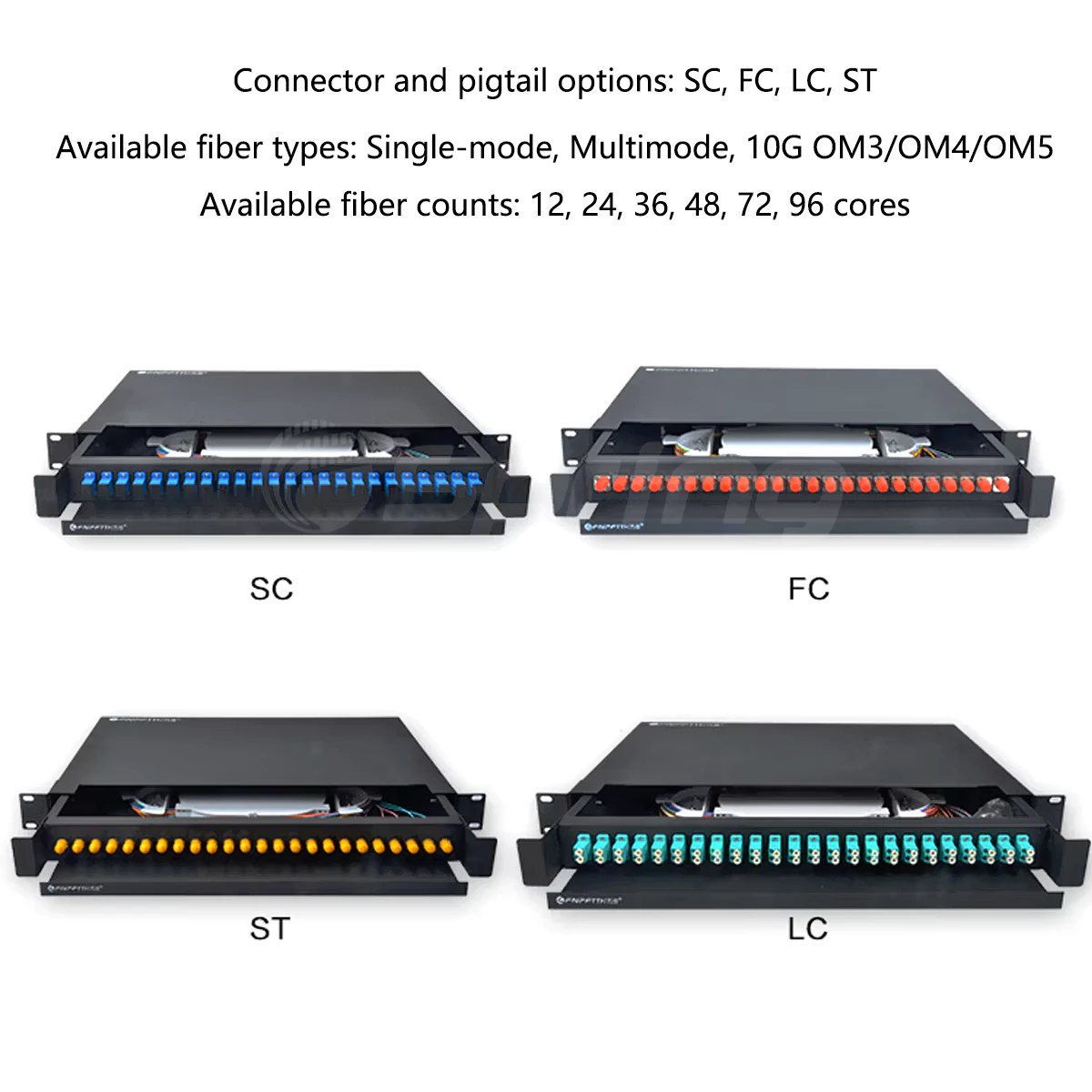

Puoi terminarli entrambinastroEfibre singoleutilizzando questa unità, quindi può ospitare una varietà diapplicazioni di patch panel in fibra ottica. Questa unità ti consente anche di installare la tua sceltaConnettori LC, SC, FC o ST, così comeEstremità della coda LC-; quindi, può fungere da pannello di connessione in fibra ottica-chiavi in mano-pronto per l'uso non appena arriva presso la vostra sede.
Questo pannello di connessione in fibra ottica-cilindrico con montaggio su rack è disponibile in quattro dimensioni:12 core (12C), 24 core (24C), 36 core (36C) e 48 core (48C)con opzioni di personalizzazione:logo, colore, pre-terminazione e completamente assemblato.
Caratteristiche principali del patch panel in fibra ottica a 24 porte
Montaggio su rack-standardizzato da 19".
Adatto a tuttiRack da 19" o rack server
Spazio-efficiente1Uprogetto
Funziona con tuttiApplicazioni ODF
Acciaio laminato-a freddo-ad alta resistenza
Design in un-pezzo unico
Elevata rigidità e anti-deformazione
Lunga durata
Finitura anticorrosione-verniciata a polvere-
Impermeabile,-resistente all'usura,-a prova di ruggine
Durevole e rispettoso dell'ambiente
Cassetto scorrevole con guide silenziose
Meccanismo di estrazione-agevole
Guide silenziose con tolleranza-ristretta
Oscillazioni o disallineamenti minimi
Routing organizzato della fibra – Bassa attenuazione
Perdita di segnale ridotta
Trasmissione ottica stabile
Ingresso cavi ed espansione flessibili
Quattroporte di ingresso cavi
Supporta il passaggio dei cavi anteriore/posteriore
Facile espansione futura
Maggiore durata del connettore
Durata del connettore >1000 cicli
Routing interno ottimizzato per la protezione
Opzioni di capacità multiple
24C, 36C, 48C, 96C, 144C
Supportatrecce o adattatoriOEM/ODM personalizzabile
Applicazioni del Patch Panel in Fibra Ottica 24 Porte
Circuiti di abbonati telefonici
Reti di distribuzione FTTH
Dorsale LAN/WAN
CATV e reti a banda larga
Gestione del centro dati
Terminazione/Giunzione e Distribuzione
Nella-costruzione della gestione della fibra
Un pannello patch LC è ideale per applicazioni ad alta-densità con perdita di connessione minima e facile accesso per la manutenzione.
Domande frequentiDiPannello patch in fibra ottica con montaggio su rack LC 1U a 24 porte
D: Qual è la capacità massima della fibra di un pannello patch scorrevole 1U 48C?
A: Un pannello patch scorrevole in fibra da 1U da 19 pollici dotato didue vassoi di giunzione da 24 corepuò ospitarefino a 48 fibre giuntate a fusione-. Questo layout offre una soluzione compatta ma efficiente per la terminazione in fibra ad alta-densità.
D: È possibile installare diversi tipi di adattatori su questo pannello di connessione?
A: Assolutamente. La custodia è progettata per supportarepiù formati di adattatori, compresoLC, SC, FC e ST. Questa adattabilità consente agli utenti di configurare il pannello in base ai tipi di connettori richiesti dalla progettazione della rete.
D: Come si monta correttamente il pannello patch scorrevole per montaggio su rack 1U da 19-pollici?
A: L'unità segue ilspecifica rack standard da 19 pollicied è dotato didoppie guide di scorrimento in-acciaio inossidabile. Durante l'installazione, è sufficiente allineare le guide con i fori di montaggio del rack, fissare il pannello utilizzando le viti appropriate e procedere con l'integrazione dei cavi in fibra, delle piastre adattatrici e dei pigtail come previsto per l'implementazione.
D: L'alloggiamento in metallo del pannello di connessione è sufficientemente robusto per un utilizzo a lungo termine-?
A: SÌ. Il pannello di permutazione è costruito daacciaio di alta-qualitàcon asuperficie resistente-verniciata a polvere, fornendo un'eccellente protezione contro l'abrasione, la ruggine e gli urti. Ciò garantisce prestazioni affidabili anche in ambienti operativi difficili.
D: È possibile personalizzare il patch panel in fibra con il logo della mia azienda?
A: SÌ. Puoi richiederestampa logo personalizzatosul pannello. Questa opzione consente al prodotto di allinearsi al tuo marchio e aiuta a mantenere un aspetto unificato e professionale su tutte le apparecchiature di rete.
D: È possibile ordinare questo pannello di connessione con gruppi di fibre pre-terminate?
R: Sì. Su richiesta sono disponibili configurazioni completamente pre-terminate. Vi preghiamo di contattarci direttamente per soluzioni su misura e opzioni di personalizzazione dettagliate.
Etichetta sexy: Pannello patch in fibra ottica con montaggio su rack 1u 24 porte, pannello patch in fibra ottica 24 porte, pannello patch in fibra ottica LC, produttore di pannelli patch in fibra ottica
Specifiche tecniche
| Articolo | Descrizione |
|---|---|
| Nome del prodotto | Pannello patch scorrevole con montaggio su rack 1U a 24 porte |
| Costruzione | Acciaio-laminato a freddo (anti-ruggine) |
| Dimensioni (mm) | 482,6 × 358 × 44,45 mm (grande) 482,6 × 293 × 44,45 mm (compatto) |
| Capacità della fibra | 12, 24, 36 o 48 fibre |
| Compatibilità dell'adattatore | LC, SC, FC, ST |
| Compatibilità codino | LC, SC, FC, ST |
