Come modernocentri datievolvere versoReti 40G, 100G, 200G e 400G, selezionare il connettore multi-fibra giusto è diventata una decisione fondamentale in materia di approvvigionamento. Connettori comeMPOEMTPcostituiscono la spina dorsale dei sistemi di trasmissione ottica parallela ad alta-densità. Per i responsabili degli acquisti, comprendere ildifferenze, struttura meccanica, prestazioni ottiche e applicazioni pratichedi questi connettori è essenziale per prendere decisioni-efficienti in termini di costi e-a prova di futuro.
Questa guida spiega la relazione traPuntali MT, connettori MPO, connettori MTP, cavi patch e moduli ottici multimodali, e fornisce achiaro quadro di selezione per gli appalti.
1. Comprensione dei connettori MPO e MTP
Cos'è un connettore MPO?
UNMPO (Multi-fibra Push-On)il connettore è unconnettore per fibra ottica ad alta-densitàin grado di terminare più fibre in un'unica interfaccia. È ampiamente usato indata center iperscalaEswitch con numero di-porte-elevato.
Conformità agli standard:
CEI EN 61754-7
TIA-604-5 (FOCIS-5)
Conteggi comuni delle fibre:
8 fibre
12 fibre (più comuni)
16 fibre
24 fibre
Cos'è un connettore MTP?
MTPè unmarchio registrato di US Conece unversione migliorata di MPO. Tecnicamente:
Pienamente compatibile con le interfacce MPO
Soddisfa gli stessi standard
Prestazioni meccaniche e ottiche migliorate
Ottimizzato perimplementazioni ad alta-velocità e-densità elevate

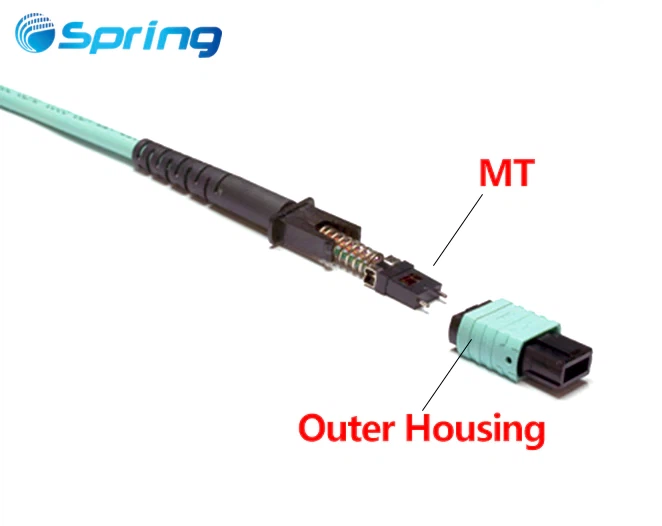

2. Il componente principale: puntale MT
Al centro dei connettori MPO e MTP c'è ilGhiera MT (trasferimento meccanico)., Quale:
Allinea con precisione più fibre in un array lineare
Controlla la spaziatura e la geometria delle fibre
Garantisceallineamento ottico accuratotra i connettori di accoppiamento
Senza puntali MT,la trasmissione parallela ad alta-densità non sarebbe possibile. I moduli ottici multimodali paralleli si affidano all'allineamento interno basato su MT- per mantenere una bassa perdita di inserzione e un'elevata affidabilità.
3. MTP vs MPO: differenze strutturali e prestazionali
Le differenze sonobasati sulla struttura e sulle prestazioni-, non cosmetico.
| Caratteristica | Connettore MTP | Connettore MPO |
|---|---|---|

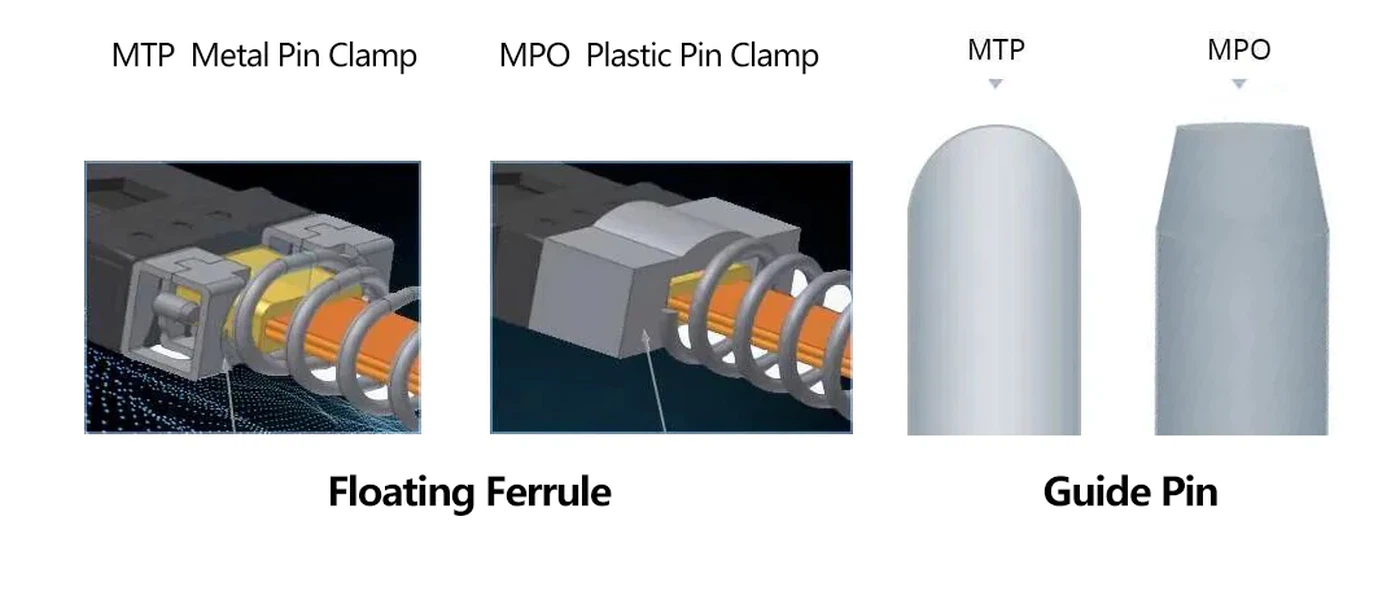

| Morsetto a perno | Morsetto in metallo, maggiore ritenzione, molla ovale che riduce lo stress del nastro | Morsetto a perno in plastica, minore durata in caso di accoppiamenti ripetuti |
| Ghiera galleggiante | Mantiene un contatto stabile sotto carico, affidabile con moduli ottici attivi | Nessuna ghiera flottante, sensibile alle sollecitazioni meccaniche |
| Perni guida | Perni ovali in acciaio inossidabile, tolleranza stretta, riduzione dei detriti | Perni cilindrici smussati, minore precisione di allineamento |
| Alloggiamento | Rimovibile, consente rilavorazione, rilucidatura e cambi di polarità | Flessibilità del campo limitata e non-rimovibile |
| Perdita di inserzione | Basso, stabile, ideale per ottiche parallele 100G+ | Perdita di inserzione maggiore, soprattutto in condizioni di alta-velocità/alta-densità |
| Affidabilità | Elevata durabilità, inserimento senza collisioni-, stabilità-a lungo termine | Design standard, meno tollerante agli accoppiamenti ripetuti |
4. Flusso del segnale nei data center
Per capirecome funzionano insieme MT, MPO, MTP e i moduli ottici, considerare il percorso del segnale:

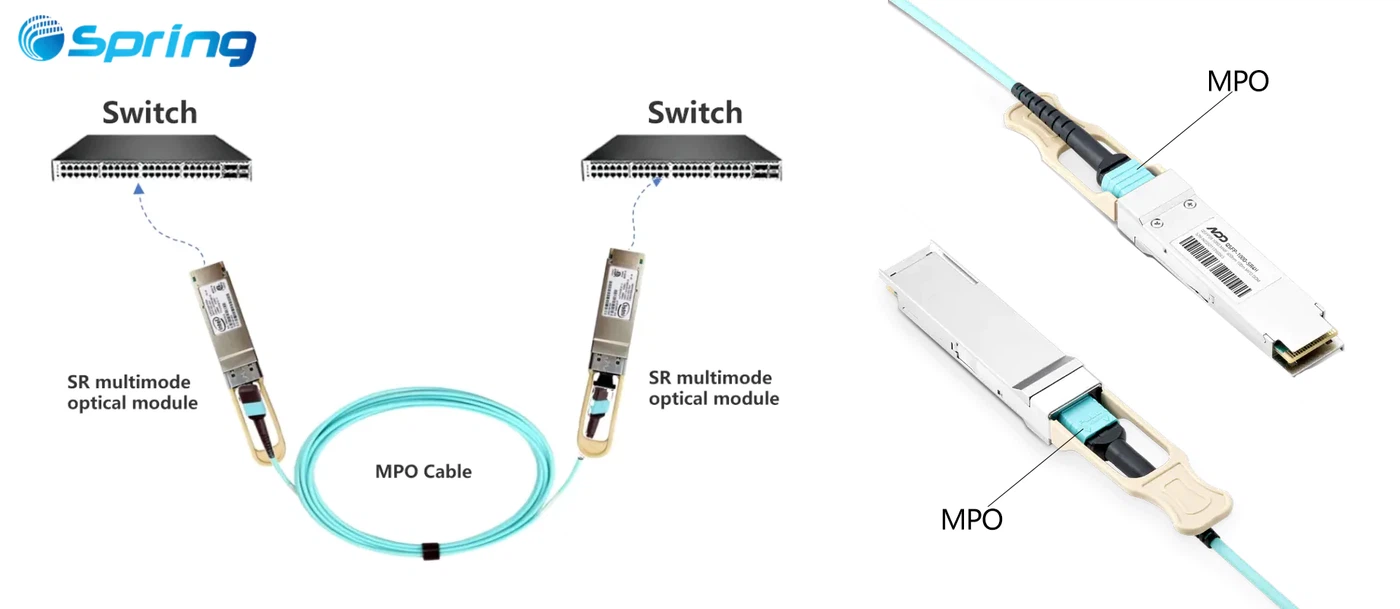

Interruttore → Modulo ottico → Interfaccia MPO → Cavo patch MPO → Interfaccia MPO → Modulo ottico → Interruttore
Gli interruttori trasmettono segnali elettrici
I moduli ottici li convertono in segnali ottici
I connettori MPO e le ghiere MT garantisconoallineamento delle fibre ad alta-densità
I cavi patch MPO collegano moduli e interruttori
Ciò costituisce la spina dorsale diTrasmissione ottica parallela 40G / 100G / 200G / 400G.
5. Architettura in fibra parallela (struttura in fibra a nastro)
Utilizzo di moduli ottici parallelimatrici di fibre a nastrocon ghiere MT.
Configurazioni comuni:
12 fibre MT → 40G SR4 / 100G SR4
16 fibre MT → 200G SR8 / 400G SR8
24 fibre MT → applicazioni a densità più elevata
Le fibre sono allineate in amatrice lineare precisa, abilitandotrasmissione multi-canale simultanea.

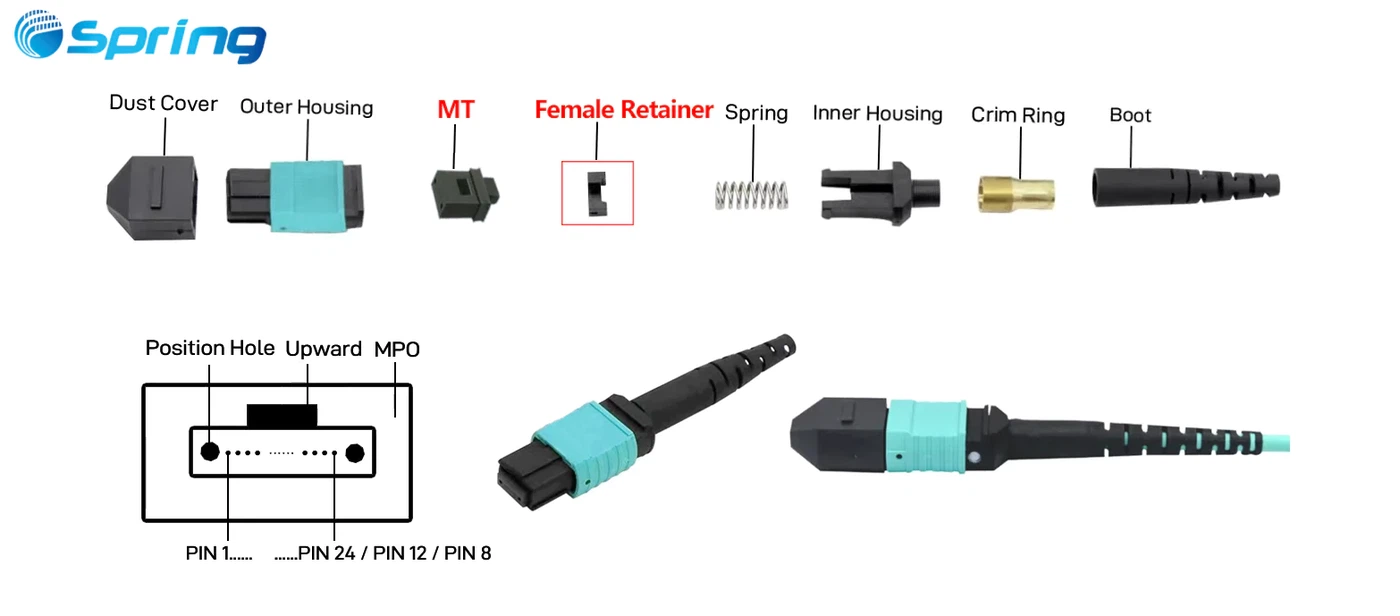

6. Connettori MPO maschio e femmina
Entrano i connettori MPOmaschioEfemminaversioni:
| Tipo | Descrizione |
|---|---|
| MPO maschile | Contiene perni guida |
| MPO femminile | Nessun perno guida |
L'accoppiamento corretto richiede un connettore maschio e uno femmina, garantendo l'allineamento della ghiera MT e una perdita ottica minima.
7. Tipi e applicazioni di cavi patch MPO
| Tipo di cavo | Casi d'uso tipici |
|---|---|
| MPO-MPO | Dorsale del data center, interconnessione di armadi, sistemi trunk pre-terminati, connessioni di moduli ad alta-velocità |
| MPO-LC | Applicazioni breakout: 40G SR4 → 4×10G LC, 100G SR4 → 4×25G LC, architetture di migrazione |
| MPO-SC | Telecomunicazioni/FTTH: trunk MPO → ODF, ufficio centrale, sale apparecchiature FTTH |
| MPO-FC | Apparecchiature FC preesistenti, trasmissione dorsale, ambienti di test; bloccaggio filettato per un'elevata stabilità |
8. Guida alla selezione-incentrata sugli appalti
| Criteri di selezione | Connettore MTP | Connettore MPO |
|---|---|---|
| Velocità/prestazioni della rete | Ideale per 40G/100G/200G/400G; bassa perdita di inserzione, alta affidabilità | Adatto per ottiche parallele inferiori o uguali a 10G o alcune-velocità parallele; rischio più elevato di perdita di inserzione |
| Requisiti di densità | Data center ad alta-densità e su vasta scala | Implementazioni a bassa-densità o-sensibili ai costi |
| Manutenzione e flessibilità | Custodia rimovibile, supporta i cambiamenti di polarità del campo | Flessibilità limitata, alloggiamento non-rimovibile |
| Scalabilità-a lungo termine | Supporta gli upgrade a moduli-veloci più elevati | Potrebbe richiedere la sostituzione per futuri aggiornamenti |
| Affidabilità e durata | Design meccanico superiore, elevata protezione della ghiera MT | Design standard, tolleranza inferiore per accoppiamenti ripetuti |
| Considerazione sui costi | Costi iniziali più elevati, rischio-a lungo termine più basso | Costo iniziale inferiore, costi di manutenzione potenzialmente più elevati |
Riepilogo degli appalti
Scegli MTPperimplementazioni ad alta-velocità, ad alta-densità e a lungo-termine, dove prestazioni e affidabilità sono fondamentali.
Scegli MPOperdistribuzioni-sensibili al budget o a bassa{1}densitào ambienti 10G legacy.
Approccio ibrido:Garantisce MPO per il cablaggio della linea principale e MTP per le interconnessioni di switch ad alta-velocitàdesign-economico ma a prova di futuro-.
9. Punti chiave
Ghiera MT= nucleo di allineamento di precisione dell'ottica parallela
MPO= connettore multi-fibra standardizzato costruito attorno a MT
MTP= MPO migliorato per applicazioni ad alta-velocità e-densità
Moduli ottici paralleliaffidarsi internamente alle ghiere MT
Cavi patch MPOcollegare moduli ottici e interruttori
Insieme, formano aecosistema completo di trasmissione in fibra ad alta-densitàper i moderni data center
Poiché le richieste di larghezza di banda dei data center continuano a crescere,connettori avanzati come MTPsono sempre più iscelta tradizionaleper una connettività in fibra scalabile e ad alte-prestazioni.
