Codice colore fibra: la guida completa allo standard TIA-598

Introduzione

Nel mondo dicomunicazione in fibra ottica, il colore è molto più di un dettaglio visivo-è un linguaggio di organizzazione e precisione.
ILCodice Colore Fibra, definito dall'artNorma TIA-598, stabilisce un sistema universale per identificare fibre, connettori e cavi nelle reti globali.

Questo standard di codifica-colore garantiscecoerenza, sicurezza e affidabilitàdurante tutta la produzione, installazione e manutenzione. Seguendolo, i tecnici possono identificare immediatamente i tipi di fibra, tracciare le connessioni e ridurre al minimo gli errori durante la giunzione o il test.

Originariamente sviluppato daAlleanza delle industrie elettroniche (VIA)e ilAssociazione dell'industria delle telecomunicazioni (TIA), ILNorma TIA-598-D(precedentemente EIA/TIA-598) rimane ilil sistema di codifica-colore più riconosciutoper le fibre ottiche in tutto il mondo.

Perché la codifica a colori delle fibre è importante

Nelle implementazioni di fibra su larga-scala, identificare il filo di fibra giusto tra dozzine-o migliaia-può essere difficile.
A codice colore standardizzatoabilita:

Identificazione rapida:Individua rapidamente le singole fibre in grandi fasci.

Installazione accurata:Previene connessioni non corrispondenti e confusione tra le fibre.

Manutenzione efficiente:Semplifica l'isolamento e la riparazione dei guasti.

Sicurezza migliorata:Garantisce il rispetto degli standard di potenza ottica e di sicurezza della connessione.

Suggerimento professionale:Il rispetto del codice colore TIA-598 riduce i tempi di installazione fino al 40% in data center complessi e ambienti FTTH.

Categorie di codifica dei colori delle fibre

Secondo ilTIA-598standard, la codifica a colori si applica a tre componenti principali:

Guaina esterna (guaina del cavo)

Fibra interna (fili singoli)

Connettore e avvio

Ciascuno ha uno scopo identificativo diverso, garantendo che sia il tipo di cavo che la funzione della fibra siano facilmente riconoscibili.

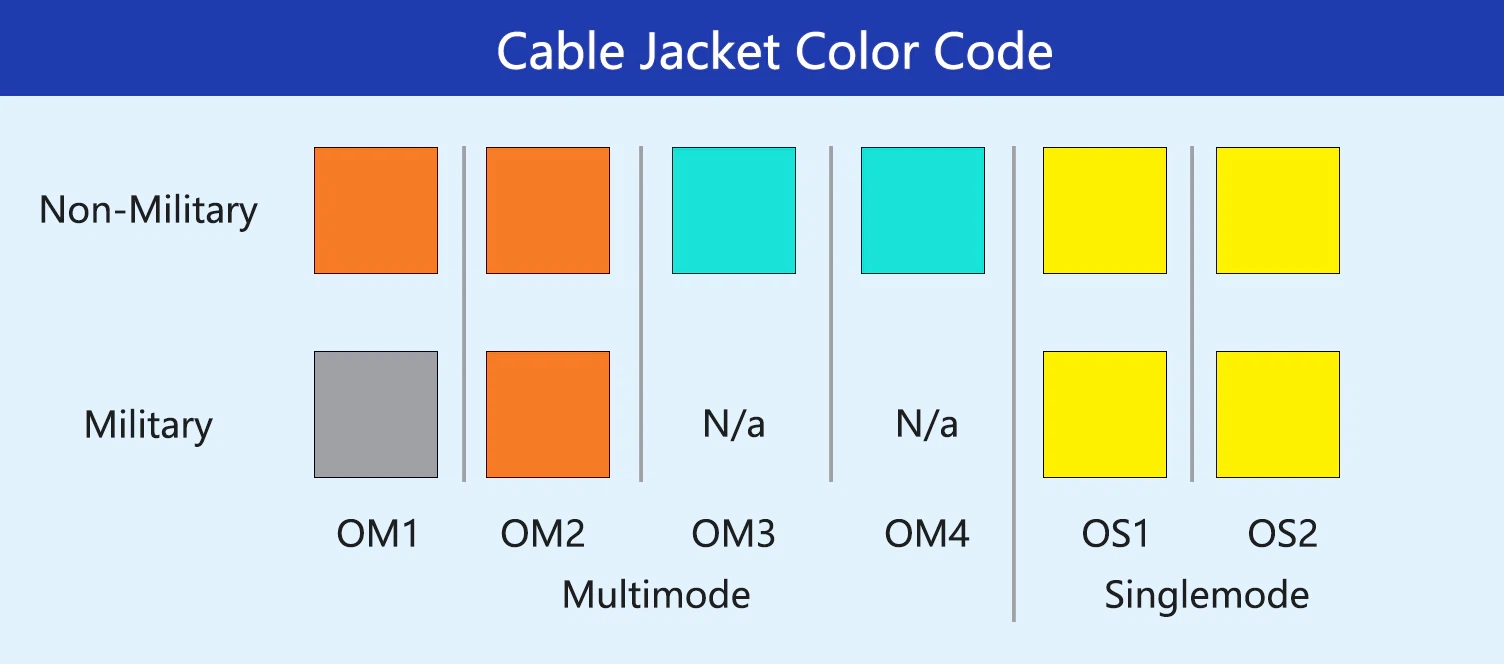

Codice colore rivestimento esterno

ILcolore della giacca esternaidentifica iltipo di fibra-ad esempio, mono-modalità o multimodale-e fornisce un rapido riferimento visivo durante l'installazione.
Se un cavo contiene più tipi di fibre, una legenda stampata deve specificarne la distribuzione (ad esempio,"12 fibre: 8 x 50/125, 4 x 62,5/125").

Codice Colore Fibra Interna

All'interno di uncavo multi-fibra, ogni singola fibra è-codificata a colori per l'identificazione.
ILNorma TIA-598definisce una sequenza di 12 colori, che si ripete per conteggi di fibre più elevati.

Per cavi con più di 12 fibre, la sequenza si ripete con anaggiunto indicatore di striscia(ad esempio, blu con striscia nera per la fibra n. 13).

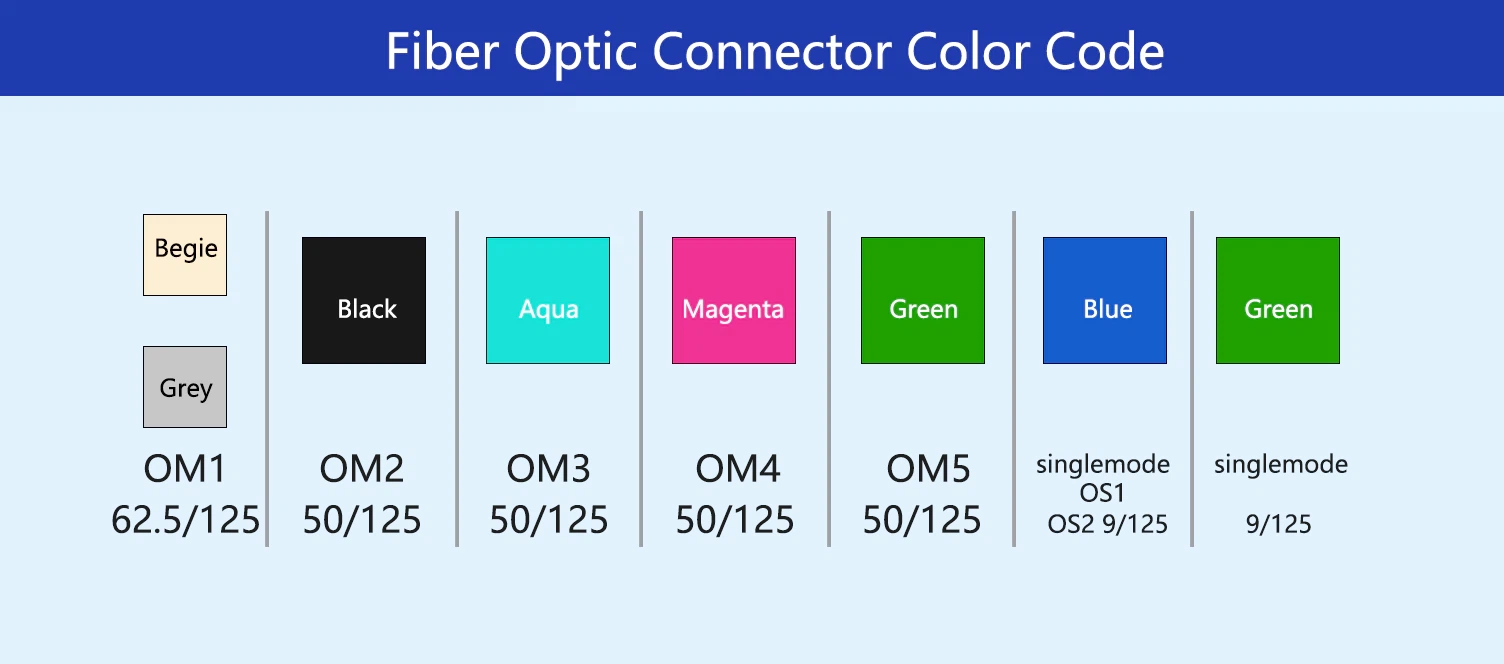

Codice colore connettore e avvio

I codici colore dei connettori indicanotipo di fibraEstile polacco, che influenzano parametri di prestazione comeperdita di inserzioneEperdita di rendimento.

Note chiave:

UPC (contatto ultra fisico):Bassa perdita di inserzione (~0,2 dB), standard per la maggior parte delle reti.

APC (contatto fisico angolato):La faccia terminale-angolata di 8 gradi riduce la riflessione posteriore (<–60 dB), ideal for long-haul and FTTH.

Connettori FC e STin genere utilizzare stivali colorati per l'identificazione quando vengono utilizzati alloggiamenti in metallo.

Colori e applicazioni comuni del rivestimento in fibra

Vantaggi del sistema di codice colore della fibra

Installazione semplificata:Regole di colore coerenti riducono gli errori di installazione.

Manutenzione più rapida:I tecnici possono individuare e sostituire le fibre senza confusione.

Affidabilità migliorata:Previene le connessioni incrociate-e la perdita ottica.

Efficienza temporale:Risparmia tempo nelle implementazioni su larga-scala (FTTH, ODN, data center).

Conformità agli standard:Completamente allineato conTIA-598EISO/IEC11801standard.

Approfondimento degli esperti:I sistemi-codificati a colori non solo migliorano il flusso di lavoro, ma garantiscono anche l'interoperabilità tra diversi produttori di cavi e operatori di rete.

Conclusione

ILSistema di codice colore della fibraè una pietra angolare della moderna progettazione della rete ottica.
Seguendo ilNorma TIA-598, ingegneri e installatori ottengono risultati più elevatiprecisione, sicurezza ed efficienzalungo l'intero ciclo di vita della fibra-dalla produzione alla manutenzione sul campo.

Sia che tu stia gestendo undorsale delle telecomunicazioni, infrastruttura del data center, ODistribuzione FTTH, la padronanza della codifica a colori delle fibre garantisce operazioni più fluide e una risoluzione dei problemi più rapida.

Domande frequenti

Q1: Qual è lo standard utilizzato per la codifica a colori delle fibre?
Lo standard globale èTIA-598-D, definendo codici colore per rivestimenti, fibre e connettori nelle applicazioni sia mono-modali che multimodali.

Q2: Come posso ricordare la sequenza delle fibre a 12 colori?
Usa questo mnemonico:
"Blu, Arancione, Verde, Marrone, Ardesia, Bianco, Rosso, Nero, Giallo, Viola, Rosa, Acqua."
Molti ingegneri sul campo stampano schede di riferimento laminate per un rapido accesso.

Q3: Qual è la differenza tra i colori dei connettori UPC e APC?

UPC:Blu; fornisce una perdita di inserzione ultra-bassa (~0,2 dB).

PCA:Verde; riduce al minimo la riflessione posteriore, ideale per sistemi a lunga-distanza o ad alta-potenza.

D4: I codici colore sono universali per tutti i produttori?
Sì, ilTIA-598il codice colore è riconosciuto a livello globale. Tuttavia, potrebbero verificarsi leggere variazioni di tonalità del colore a seconda dei materiali del produttore o del design dello stivale.

Informazioni sull'autore

Questa guida è stata preparata dal team tecnico di Spring Optical, avvalendosi di oltre un decennio di esperienza nella produzione di cavi in ​​fibra ottica, nella progettazione di assiemi pre-terminati e nell'implementazione di reti ODN. Il contenuto segue gli standard internazionali tra cui TIA-598, IEC 60304 e ISO/IEC 11801.
