Nella commutazione di rete sono disponibili numerose soluzioni di connettività, inclusi ricetrasmettitori ottici accoppiati con cavi in fibra ottica, cavi ottici attivi (AOC) e cavi ad attacco diretto (DAC). I DAC possono essere ulteriormente classificati in cavi in rame attivi (ACC), cavi elettrici attivi (AEC) e DAC passivi. Ma quali sono esattamente queste soluzioni e quali sono le differenze tra loro?
Questo articolo ne approfondirà le definizioni, i vantaggi, gli scenari applicativi e le differenze. Il nostro obiettivo è aiutarti a selezionare lo-schema di connettività più conveniente ed economico per la tua architettura di rete-soprattutto nei cluster AI ad alta-densità e negli ambienti GPU in cui le soluzioni AOC, DAC, ACC e AEC vengono spesso implementate.
Panoramica rapida:
DAC passivo:L'opzione più-economica e con la latenza più bassa-standard, standard per brevi collegamenti intra-rack inferiori a 3 metri.
ACC (cavo in rame attivo):Utilizza un chip Redriver analogico per una lieve amplificazione del segnale, estendendo la portata del rame fino a 4 metri.
AEC (cavo elettrico attivo):Utilizza un chip Retimer digitale con CDR, estendendo cavi sottili in rame fino a 7 metri con elevata integrità del segnale.
AOC (cavo ottico attivo):Sfrutta la fibra ottica multi-modalità per distanze più lunghe (fino a 100 m) con completa immunità alle interferenze elettromagnetiche (EMI).
1. Panoramica del cavo ottico attivo (AOC).

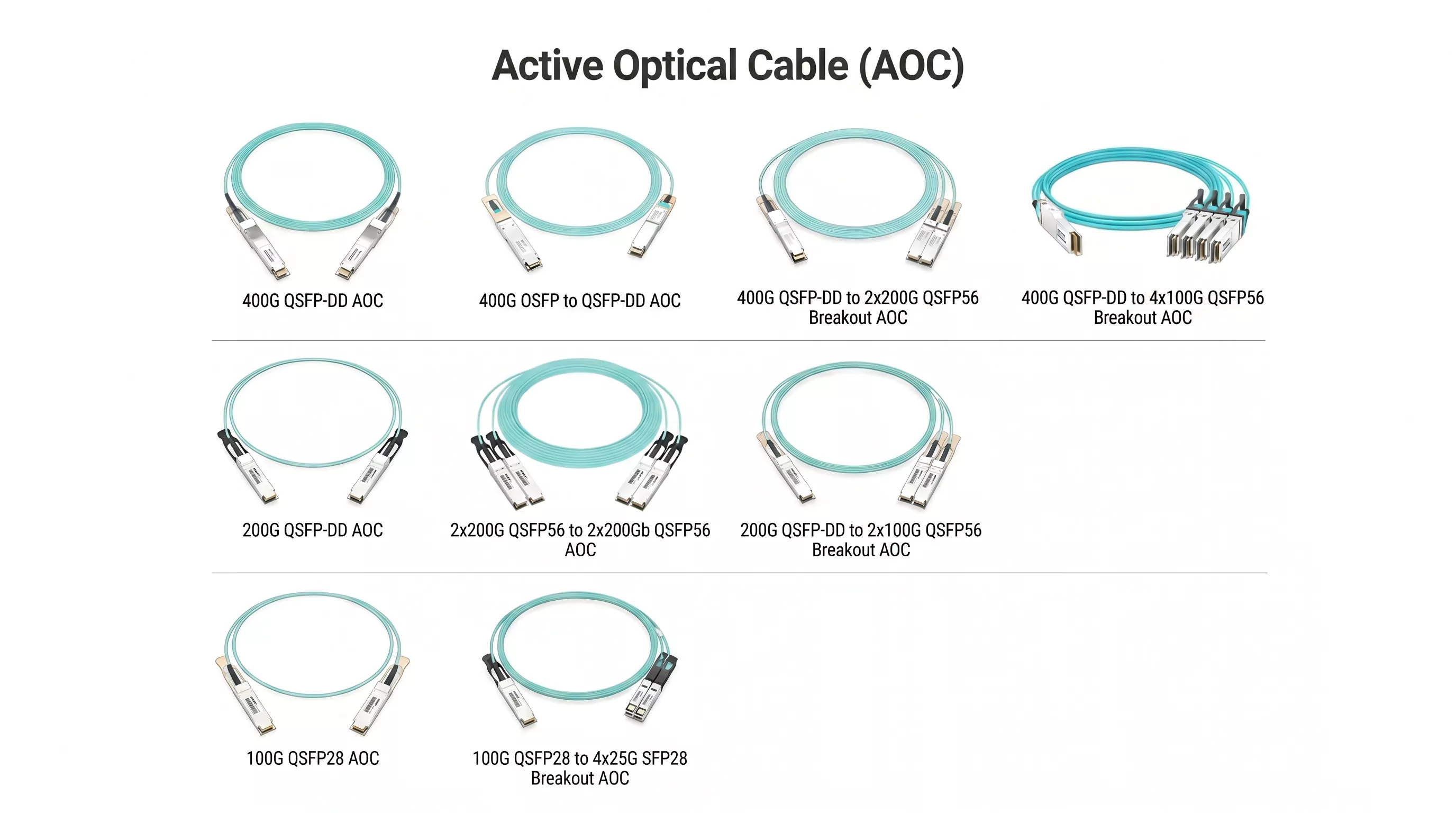

UNCavo ottico attivo (AOC)integra convertitori elettro-ottici su entrambe le estremità con una lunghezza fissa di fibra ottica, consentendo la trasmissione di dati a lunga-distanza, ad alta-velocità e a bassa-potenza. Integrando il ricetrasmettitore ottico e la fibra ottica in una struttura unificata, gli AOC migliorano la qualità e l'affidabilità del segnale superando efficacemente i limiti della distanza di trasmissione e l'attenuazione del segnale comuni nei tradizionali cavi in rame.
Ogni AOC contiene due ricetrasmettitori ottici integrati collegati tramite fibra ottica. Poiché i componenti laser interni sono completamente racchiusi all'interno dell'alloggiamento del modulo durante la produzione, il rischio di contaminazione della porta ottica durante l'implementazione sul campo è ridotto al minimo, migliorando l'affidabilità complessiva. Inoltre, gli AOC raggiungono un equilibrio ottimale tra costi e prestazioni ottimizzando i componenti ottici e omettendo la funzionalità DDM (Digital Diagnostics Monitoring).
Vantaggi principali degli AOC
Gli AOC offrono vantaggi significativi, tra cui velocità di trasmissione elevate, portata a lunga-distanza, basso consumo energetico e fattori di forma leggeri-facili da-installare. Ciò li rende la scelta ideale per data center e ambienti High-Performance Computing (HPC). Rispetto alle ingombranti tecnologie basate sul rame-, gli AOC forniscono connettività ad alta-densità in ambienti-con vincoli di spazio e la loro intrinseca immunità alle interferenze elettromagnetiche (EMI) aiuta a ridurre la perdita di pacchetti e aumentare l'affidabilità della trasmissione. Di conseguenza, gli AOC sono particolarmente-adatti per scenari di interconnessione tra-rack all'interno dei cluster di data center.

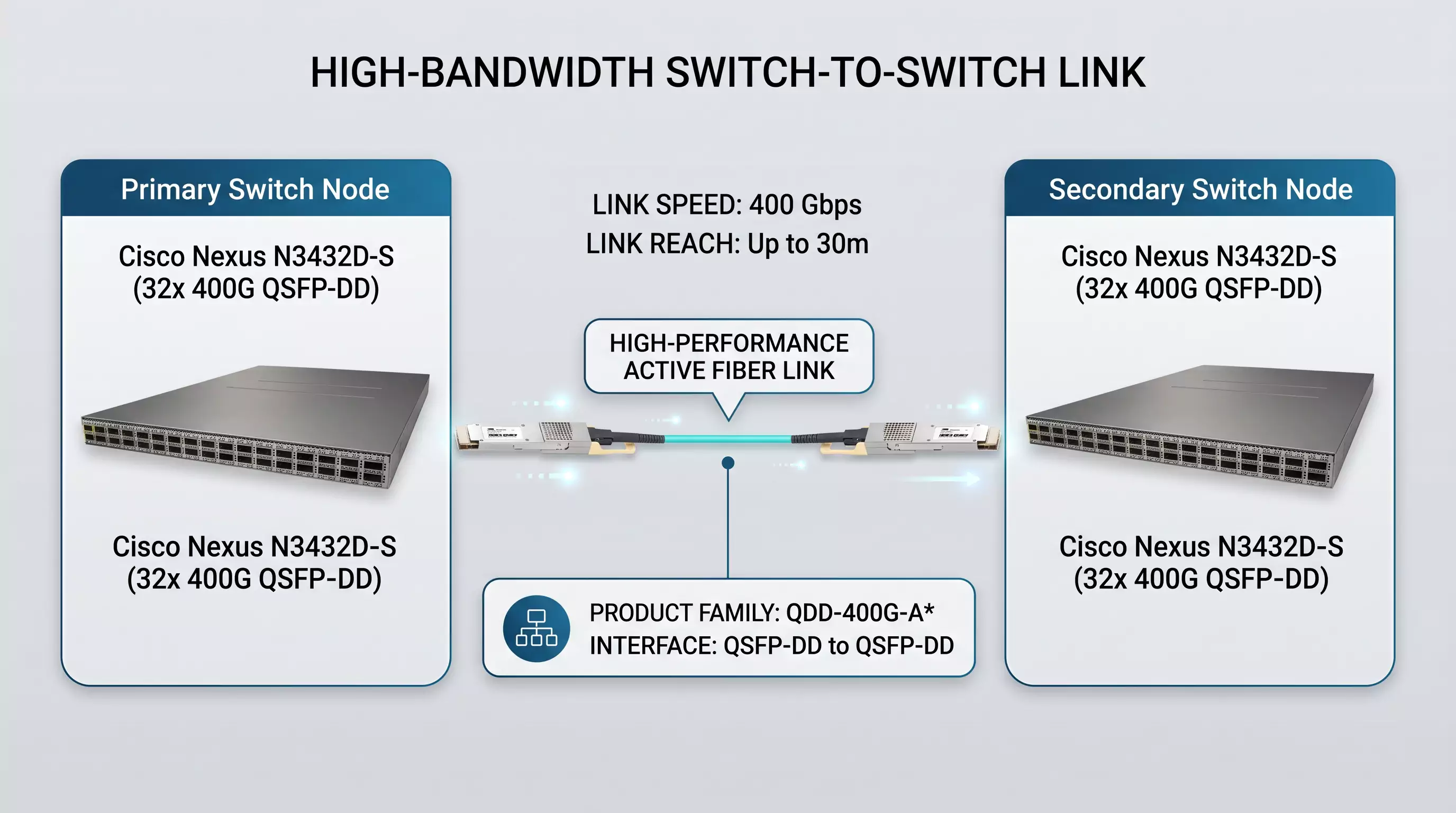

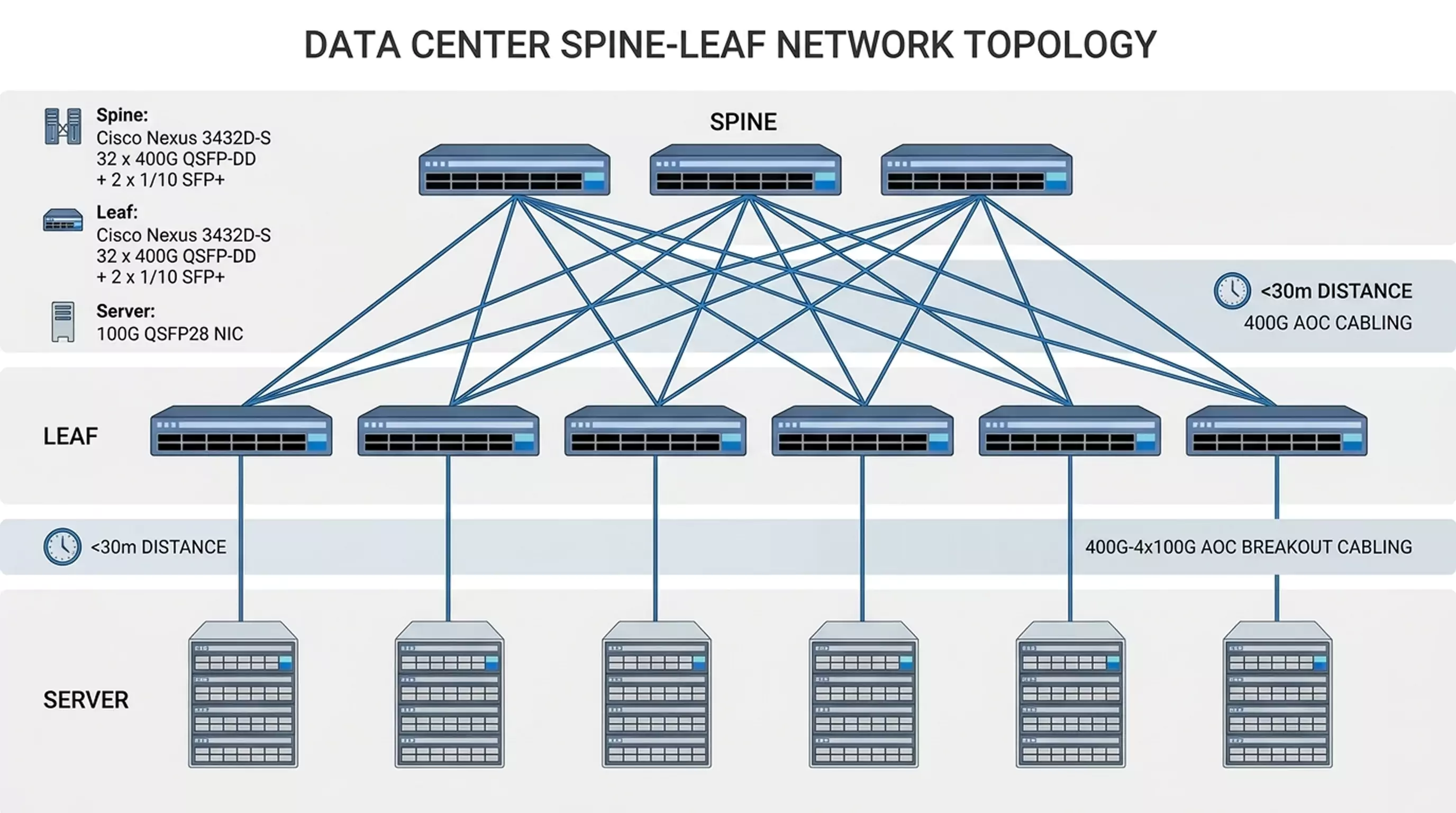

Esempio di applicazione:Un'architettura di rete che utilizza switch Cisco Nexus 3432D-S sia per i livelli Spine che Leaf, dove vengono distribuiti AOC da 400G e AOC breakout da 400G-a 4x100G per l'interconnessione dei dispositivi.
Esempio di applicazione:Applicazione del cavo ottico attivo (AOC) 400G QSFP-DD nell'interconnessione switch 400G
Sfide ingegneristiche pratiche degli AOC
Nonostante i notevoli vantaggi, gli AOC introducono alcuni compromessi operativi. Innanzitutto, sebbene il loro design integrato elimini la necessità di pulire le porte, presenta una limitazione di manutenzione: se un singolo modulo ricetrasmettitore si guasta, l'intero gruppo cavi deve essere sostituito, rendendolo meno conveniente rispetto alle soluzioni ricetrasmettitore collegabili standard-e-in fibra. In secondo luogo, la lunghezza di trasmissione di un AOC deve essere predeterminata prima della spedizione in fabbrica, non offrendo alcuna flessibilità per gli aggiustamenti successivi alla-consegna.
Inoltre, a causa della complessità della trasmissione del segnale ottico e della progettazione della conversione, gli AOC sono generalmente più costosi e consumano più energia dei DAC. Attualmente, come realtà del mercato nel 2026, le caratteristiche fisiche del connettore OSFP stesso-relativamente grande e pesante-lo rendono soggetto a danni durante fitte operazioni di installazione. Pertanto, questo fattore di forma non è ideale per la produzione AOC, motivo per cui i prodotti AOC da 800G OSFP-a-OSFP o breakout 800G OSFP AOC sono raramente visti dai fornitori o nel mercato commerciale odierno.
2. Cavo a collegamento diretto(DAC) Panoramica

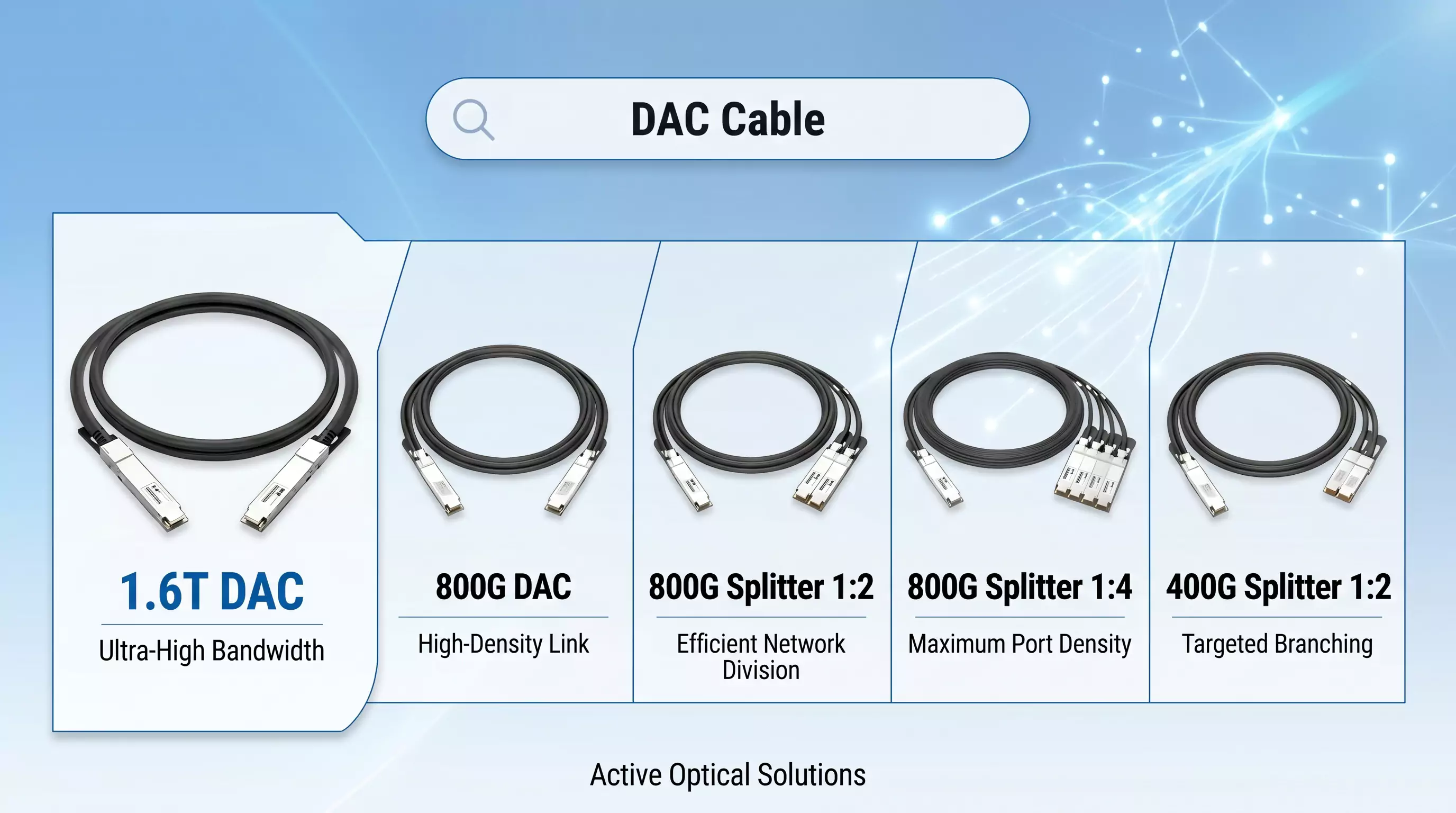

A Cavo a collegamento diretto (DAC)è un cavo in rame ad alta-velocità progettato specificatamente per connessioni a breve-distanza nei data center, generalmente utilizzato per collegare dispositivi di rete come switch, server e array di archiviazione. Dotati di connettori elettrici fissi su entrambe le estremità, i DAC consentono la trasmissione di dati a bassa-latenza e ad alte-prestazioni in modo nativo. Grazie al loro elevato rapporto costi-e affidabilità, i DAC sono standard per scenari di interconnessione entro 7 metri.
Questi cavi sono classificati in tipi passivi e attivi. Per spingere il rame oltre i suoi limiti fisici a velocità di trasmissione dati più elevate,Cavi in Rame Attivi (ACC)ECavi Elettrici Attivi (AEC)incorporano chip di condizionamento del segnale per migliorare ulteriormente l'integrità del segnale.
Poiché i DAC passivi non integrano internamente i moduli di conversione elettro-ottici, offrono un sostanziale vantaggio in termini di costi. Le loro estremità utilizzano semplici connettori elettrici meccanici, consentendo la trasmissione ad alta-velocità mantenendo i costi strettamente controllati. All'interno dei data center, i DAC vengono comunemente distribuiti per connessioni da server-a-Storage Area Network (SAN), nonché per interconnessioni a corto-switch-a-router.
Case study-nel mondo reale: progettazione del cluster HGX H100
Valutazione ingegneristica:Durante la pianificazione dell'architettura di un cluster HGX H100 da 128-nodi, le valutazioni hanno dimostrato che l'utilizzo di una combinazione di DAC passivi in rame per collegamenti localizzati e ricetrasmettitori ottici a modalità singola-per distanze più lunghe-invece di una configurazione uniforme di ricetrasmettitori multi-modalità ha ridotto i costi totali di approvvigionamento dell'interconnessione dicirca il 35%.
2.1. Vantaggi dei DAC nei cluster GPU-su larga scala
Prestazioni ad alta-velocità:I DAC supportano velocità di trasferimento dati fino a decine di Gbps per corsia, fornendo un'elevata larghezza di banda e un rapido scambio di dati su brevi distanze, superando le tradizionali soluzioni legacy in rame.
Efficienza dei costi-:Rispetto alle soluzioni complete di ricetrasmettitori ottici, i DAC sono significativamente più economici, il che li rende la scelta ideale per interconnessioni a corto-raggio e ad alta-velocità.
Basso consumo energetico:I DAC funzionano a temperature più basse e consumano molta meno energia rispetto alle alternative ottiche, allineandosi alle iniziative di efficienza energetica-del data center. Ad esempio, uno switch Quantum-2 InfiniBand consuma 747 W quando utilizza DAC, mentre lo stesso switch consuma fino a 1500 W se configurato con ricetrasmettitori ottici multimodali.
Dissipazione e stabilità del calore efficienti:La struttura fisica del rame fornisce un'eccellente dissipazione termica, riducendo i rischi di surriscaldamento e migliorando la stabilità del sistema. I DAC sono più robusti e durevoli dei ricetrasmettitori ottici e mitigano efficacemente i problemi comuni-correlati alla fibra come jitter del segnale, picchi di latenza e guasti strutturali. Poiché trasmettono segnali elettrici direttamente senza costi di conversione, forniscono un valore critico nei cluster GPU su larga-scala che richiedono bassa latenza e bassi tassi di errore.
Vantaggi di distribuzione e manutenzione:I DAC eliminano la necessità di complesse infrastrutture in fibra ottica, semplificando il processo di implementazione e riducendo i costi di cablaggio. La loro durabilità e la semplicità plug{1}}and{2}}play riducono ulteriormente la complessità di manutenzione in ambienti ad alta-densità, rafforzando la stabilità complessiva della rete. Di conseguenza, vengono sempre più adottati nei cluster GPU su larga-scala come soluzione vitale per scalare le prestazioni mantenendo l'efficienza dei costi.
2.2. Svantaggi dei DAC
Distanza di trasmissione limitata:Limitata dalle proprietà fisiche del rame alle alte frequenze, la distanza di trasmissione effettiva dei DAC passivi è breve (in genere non supera i 7 metri e si limita a 2-3 metri a 800G), rendendoli incapaci di soddisfare le esigenze di connettività a lunga-distanza.
Mancanza di flessibilità:Rispetto ai cavi in fibra ottica, i DAC ad alta-velocità sono più spessi, più rigidi e hanno un raggio di curvatura maggiore, rendendo la gestione dei cavi molto impegnativa in ambienti di data center densi e con instradamenti precisi, che possono potenzialmente influire sull'organizzazione del flusso d'aria.
Suscettibilità alle EMI:Poiché si basano su conduttori in rame per la trasmissione, i DAC sono più vulnerabili alle interferenze elettromagnetiche (EMI) e alla diafonia in ambienti ad alta-densità affollati di apparecchiature elettroniche, che possono ridurre la stabilità del segnale e l'integrità dei dati.
Per superare queste limitazioni dei DAC passivi, sono emerse le tecnologie Active Copper Cable (ACC) e Active Electrical Cable (AEC), descritte in dettaglio nelle sezioni seguenti.
2.3. Differenze tra AOC e DAC
AOC e DAC condividono gli stessi fattori di forma e interfacce elettriche alle estremità-come gli standard SFP, QSFP e OSFP-garantendo una compatibilità perfetta con componenti di sistema come switch e schede di interfaccia di rete (NIC).

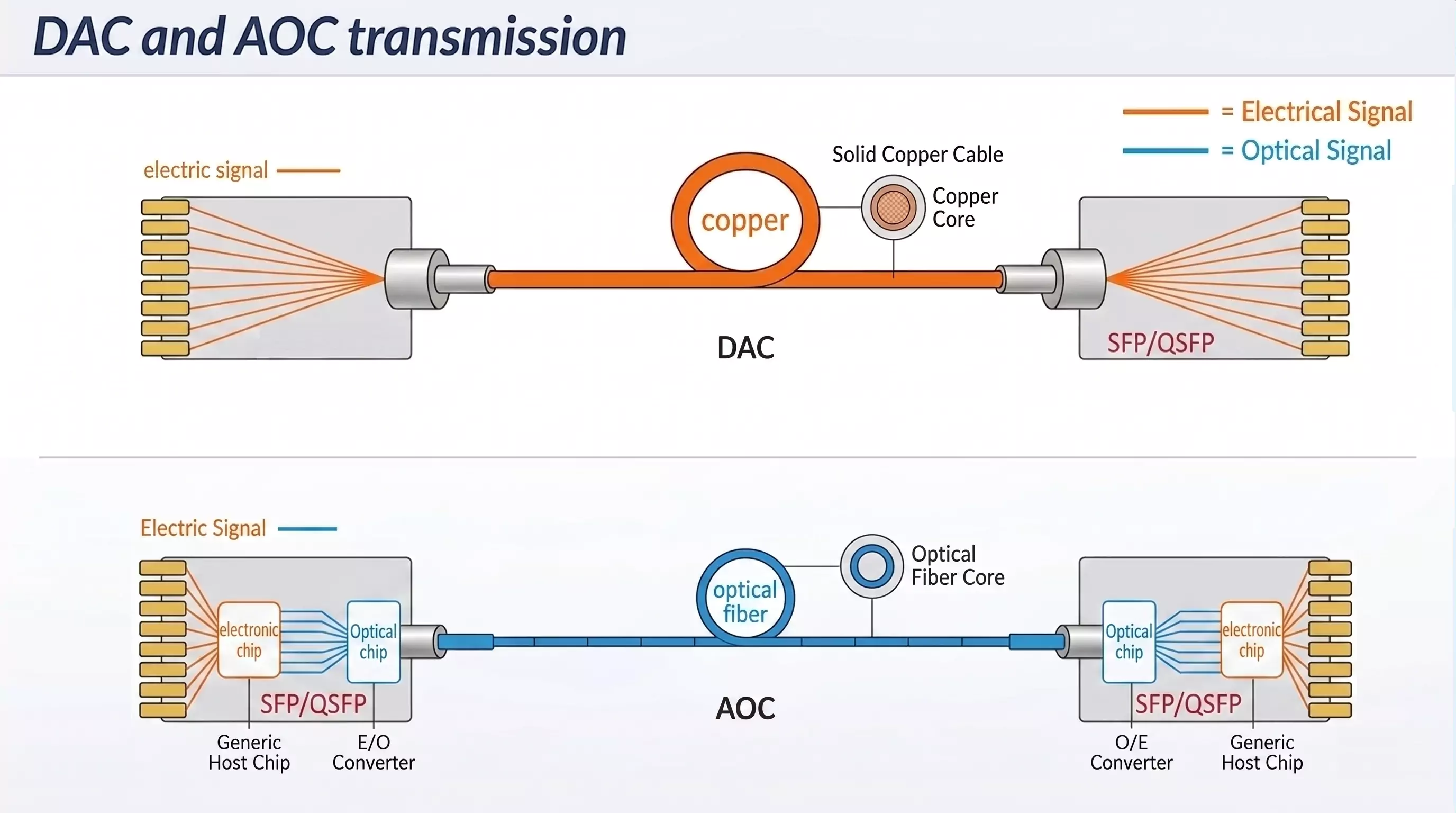

Tuttavia, guardando all'interno del connettore si rivelano due architetture completamente diverse. Un AOC integra chip di conversione elettro-ottici all'interno del modulo, comprese le unità Clock and Data Recovery (CDR), Retimer di ricostruzione del segnale o unità Gearbox, insieme a laser e fotorilevatori (PD) per modulare i segnali elettrici in segnali ottici per la trasmissione.
Al contrario, un DAC è un mezzo passivo in rame composto da cavi coassiali differenziali ad alta-velocità (cavi twinax/twinax) saldati direttamente ai connettori del modulo. Raggiunge la trasmissione diretta del segnale elettrico end-to-end tramite strati schermanti e rivestimenti esterni, ignorando completamente qualsiasi processo di conversione del segnale.
3. Analisi dei cavi attivi in rame: ACC vs AEC
I cavi passivi a collegamento diretto (DAC passivi) sono da tempo fondamentali nei data center grazie al loro basso consumo energetico e all'-efficienza in termini di costi-anche se la velocità arriva fino a 800G. Tuttavia, con l’aumento della velocità dei dati, la distanza di trasmissione effettiva del rame passivo si è ridotta, attualmente limitata a circa 3 metri a 800G. La tendenza all'aumento del numero di canali da 4 a 8 corsie ha portato anche a diametri dei cavi più spessi, complicando la gestione dei cavi e il flusso d'aria all'interno degli armadietti dei server.
Sebbene gli AOC siano consigliati per scenari a lungo- raggio d'azione, il loro elevato consumo energetico e i costi elevati li rendono tutt'altro che ideali per i collegamenti a medio- raggio. Ciò ha guidato lo sviluppo diCavi in rame attivi (ACC)ECavi Elettrici Attivi (AEC), fornendo una soluzione più equilibrata per la trasmissione a media-distanza.
3.1. Differenze di architettura tecnica: AEC vs ACC
La variazione funzionale tra un AEC e un ACC dipende dal fatto che utilizzino un'architettura di chipset analogica o digitale all'interno dell'alloggiamento del connettore:
Cavi in Rame Attivi (ACC):Gli ACC utilizzano aRedriverarchitettura del chip. Eseguono il miglioramento del segnale all'estremità ricevente utilizzando la tecnologia CTLE (Continuous-Time Linear Equalization). Essenzialmente, un ACC funziona come un amplificatore di segnale analogico.
Cavi Elettrici Attivi (AEC):Gli AEC implementano un digitale più sofisticatoRitiratorearchitettura del chip. Eseguono l'amplificazione e l'equalizzazione del segnale sia all'estremità di trasmissione che a quella di ricezione. Integrando la tecnologia Clock and Data Recovery (CDR) per mitigare completamente il jitter del segnale, gli AEC offrono un'integrità del segnale superiore e una qualità di trasmissione dei dati molto più pulita.
Sebbene sia gli AEC che gli ACC appartengano alla famiglia dei cavi attivi in rame, le loro capacità differiscono. Mentre gli ACC si concentrano principalmente sull'amplificazione del segnale analogico, gli AEC combinano l'amplificazione con la tecnologia CDR per sopprimere efficacemente il jitter del segnale. Supportati dai chip Retimer e dal supporto Forward Error Correction (FEC), gli AEC raggiungono distanze di trasmissione più lunghe e altamente affidabili (fino a 5–7 metri), rendendoli adatti per applicazioni altamente esigenti.
Inoltre, a differenza dei tradizionali cavi in rame che soffrono di gravi perdite di radiofrequenza (RF) a causa dell'effetto pelle, gli AEC sfruttano la tecnologia portante ad alta-frequenza per ridurre al minimo le perdite di trasmissione. Ciò consente ad AEC di utilizzare fili di rame di diametro molto più sottile rispetto ai DAC passivi (ad esempio, utilizzando 32 AWG invece degli ingombranti 26 AWG), risultando in un fascio di cavi sottile e leggero quasi quanto un AOC. Ciò semplifica notevolmente la gestione dei cavi nel rack e ottimizza il flusso d'aria termico.
Il compromesso principale-è la potenza: mentre i DAC passivi richiedono 0 W, un AEC consuma un budget energetico modesto (
≈ 6 W - 12W totale per gruppo di cavi). Nel frattempo, i DAC passivi rimangono estremamente vantaggiosi per le connessioni a corto-raggio (2–3 metri) perché sono più convenienti e non richiedono energia, il che li rende ideali per ambienti-sensibili all'energia.
3.2. Matrice di confronto dei parametri tecnici
La seguente tabella mette a confronto i principali parametri prestazionali, fisici e finanziari in tutte e quattro le varianti di interconnessione ad alta-velocità:
| Parametro tecnico | DAC passivo | ACC (rame attivo) | AEC (Elettrico Attivo) | AOC (ottico attivo) |
| Mezzo di trasmissione | Rame (twinassiale) | Rame (twinassiale) | Rame (twinassiale) | Fibra ottica multi-modalità |
| Silicio interno | Nessuno (passivo) | Redriver (EQ analogico) | Retimer (con CDR) | Motori elettro-ottici e CDR |
| Modalità di elaborazione del segnale | Pass{0}}nativo nativo | Potenziamento della forma d'onda analogica | Rimodellamento e re{0}}registrazione digitale | Modulazione elettro-ottica |
| Portata massima (era 800G) | ≈ 2M - 3M | ≈ 3M - 4M | ≈ 5M - 7M | ≈ 30M - 100M |
| Indicatore fisico/peso | Spessa, rigida e pesante | Spessore/peso medio | Ultra-sottile e leggero | Ingombro più sottile e leggero |
| Consumo energetico | 0W | Basso (≈<2W per end) | Moderato (≈ 6 W - 12 W totale) | Alto (≈ 2 W - 4.5 W per estremità) |
| Resilienza alle interferenze elettromagnetiche | Vulnerabile alla diafonia | Vulnerabile alle interferenze elettromagnetiche ad alta-frequenza | Alta resilienza (tramite Retimer) | Immunità completa |
| Budget dei costi relativi | Più basso (1×) | Basso-Medio (≈ 1,5× - 2×) | Bilanciato (≈ 2,5× - 3.5×) | Premium (≈ 4× - 5×) |
| Slot di rete AI principale | Intra-server rack-a-ToR | Rack adiacenti ad alta-densità | Tessuti per switch inter-rack | Backend incrociato-POD, Spine-to-Leaf |
4. Domande frequenti sul cablaggio del data center AI
Perché il DAC passivo è preferito all'AOC nelle configurazioni GPU intra-rack?
I DAC passivi sono preferiti per le connessioni da server-a-ToR all'interno di un singolo rack grazie alla loro latenza quasi-zero, al costo più basso in assoluto e al consumo energetico pari a zero. Nei cluster di grandi dimensioni in cui l'infrastruttura di rete può consumare fino al 30% dell'energia totale del cluster, il risparmio di 5-10 W per cavo su migliaia di nodi riduce drasticamente le spese operative (OPEX) e i costi di raffreddamento.
Cosa rende l'AEC un'alternativa migliore dell'ACC per le reti AI 800G?
A velocità di 800G, l'attenuazione del segnale sul rame è troppo grave per essere riparata in modo pulito dai Redriver analogici di base (ACC). Gli AEC, tramite i chip Retimer digitali e la tecnologia Clock and Data Recovery (CDR), ricostruiscono completamente il segnale digitale eliminando il jitter. Ciò consente agli AEC di raggiungere distanze più lunghe (fino a 7 m) e di utilizzare i profili di cavi ultrasottili-necessari per i moderni tessuti di commutazione ad alta-densità.
Posso combinare i fattori di forma OSFP e QSFP-DD utilizzando questi cavi?
SÌ. Sia i DAC che i cavi attivi (AEC/ACC) possono essere prodotti come gruppi ibridi o breakout (ad esempio, OSFP a doppia porta da 800G-a 2 QSFP da 400G-DD). Questa flessibilità modulare è ampiamente utilizzata quando si collegano i moderni switch fabric AI 800G agli SmartNIC 400G legacy o ai server di accelerazione.
5. Conclusione

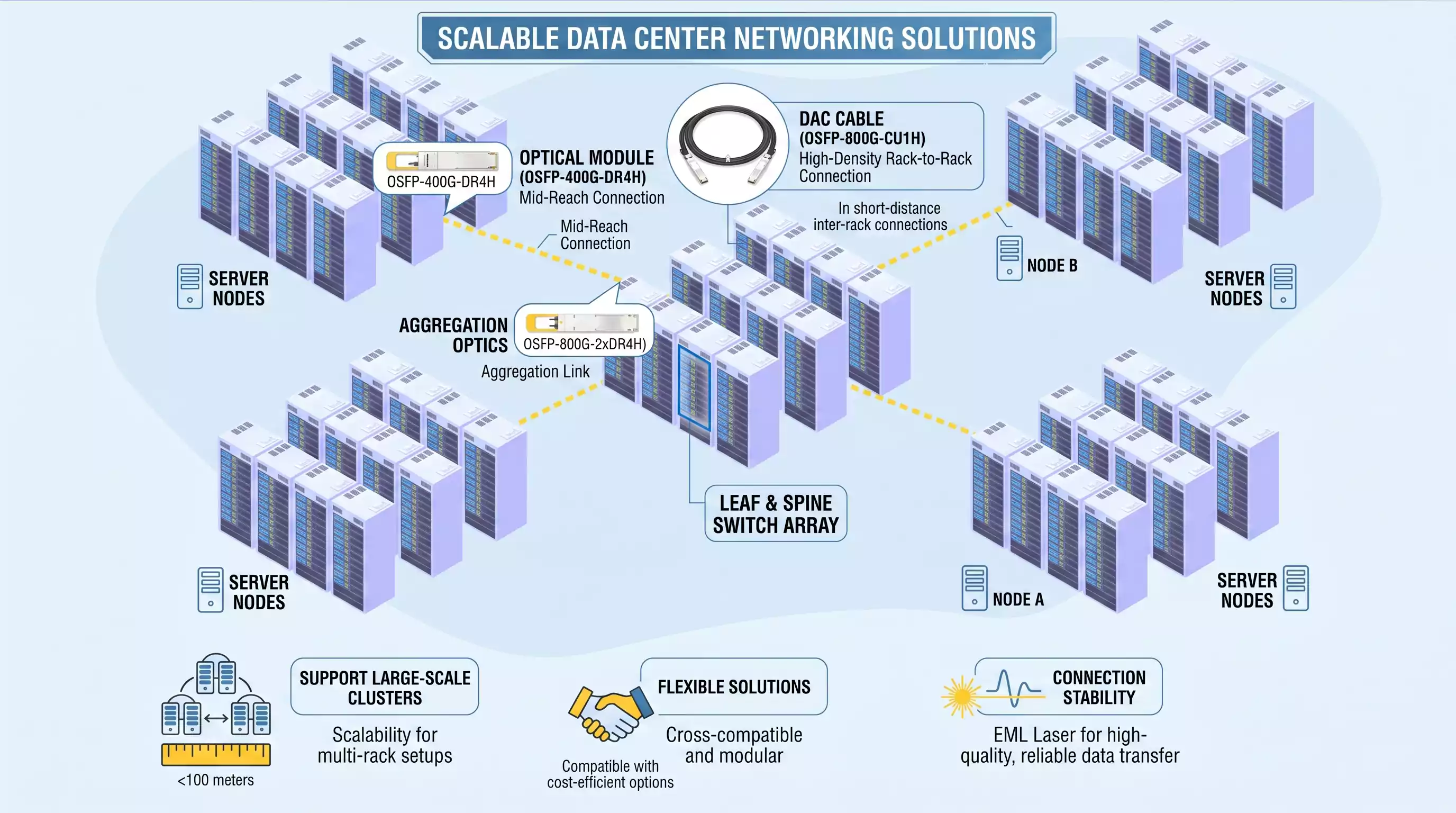

Nessuna singola soluzione di interconnessione è applicabile a tutti gli scenari di distribuzione. I moderni data center AI-in particolare le architetture di rete di cluster GPU-su larga scala-si basano in genere su un'implementazione ibrida di queste quattro tecnologie:
DAC, ACC e AECfunzionano come interconnessioni principali per la scalabilità orizzontale, utilizzate per interconnessioni ad alta-velocità,-economiche a corto-e-medio-intervallo all'interno di singoli rack di calcolo e tra file adiacenti.
AOC (e ottiche collegabili)costituiscono i collegamenti verticali principali dell'infrastruttura di rete, responsabili della connessione di POD cluster separati, backplane di archiviazione ad alta- velocità o dell'instradamento tra i diversi piani della struttura.
Comprenderne i principi tecnici sottostanti, i pro e i contro e le strutture dei costi consente agli architetti di rete di costruire reti di interconnessione altamente ottimizzate e bilanciate, adattate a specifici requisiti di distanza, larghezza di banda, termici e di budget.
