Cavo patch in fibra CS per reti di data center ad alta- densità 200G/400G

Spring Optical Communication è uno dei produttori e fornitori di cavi patch in fibra CS più grandi e migliori per reti di data center ad alta-densità da 200 g/400 g con una vasta esperienza. Benvenuti ad acquistare i nostri prodotti di alta qualità o a vendere all'ingrosso il nostro cavo patch in fibra CS personalizzato per reti di data center ad alta-densità da 200 g/400 g in stock presso la nostra fabbrica. Inoltre, se necessario, è disponibile anche un campione gratuito.

I cavi patch in fibra CS sono gruppi di fibre ottiche-a prestazioni elevate progettati per le reti di data center 200G e 400G di prossima-generazione. Costruiti attorno al connettore CS miniaturizzato, questi cavi patch offrono dimensioni compatte, bassa perdita di inserzione ed elevata perdita di ritorno paragonabili ai connettori LC standard, rendendoli ideali per ambienti ad alta-densità.

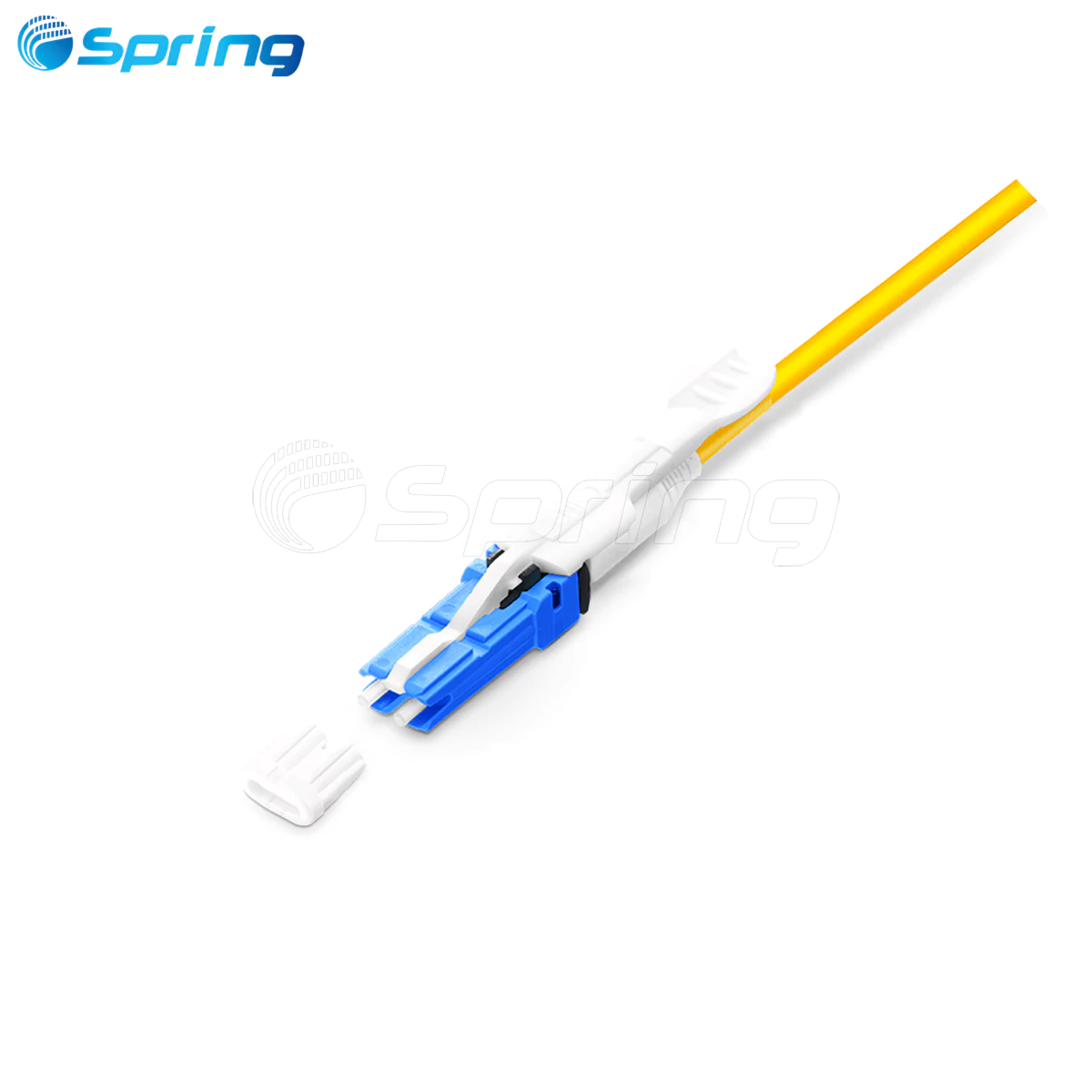

Il connettore CS è dotato di una doppia ghiera cilindrica da 1,25 mm-caricata a molla con un meccanismo di accoppiamento push-tira, che garantisce un facile inserimento e rimozione in pannelli di permutazione densi. Il suo meccanismo di allineamento ottico utilizza un manicotto rigido o resiliente per una connessione precisa. I cavi patch in fibra CS sono completamente compatibili con i ricetrasmettitori QSFP-DD e OSFP e supportano 2 collegamenti CWDM4 da 100G o 200G.

Ampiamente adottati nei data center su vasta scala, nelle infrastrutture di cloud computing e nei cluster AI/HPC, i cavi patch in fibra CS ottimizzano il routing della fibra, riducono al minimo l'ingombro e migliorano la densità delle porte. Spring Optical produce questi gruppi sotto un rigoroso controllo di qualità e in conformità con gli standard TIA, IEC e YD/T. Supportano più tipi di fibra tra cui OS2, OM1, OM2, OM3, OM4 e OM5, soddisfacendo i requisiti delle applicazioni Ethernet e Fibre Channel ad alta-velocità.

Caratteristiche principali

·Design del connettore CS ad alta-densità per ambienti-con vincoli di spazio

·Supporta applicazioni per data center 200G/400G con ricetrasmettitori QSFP-DD e OSFP

·Meccanismo di accoppiamento push-tira per un'installazione facile e veloce

·La bassa perdita di inserzione garantisce una trasmissione del segnale stabile e affidabile

·Compatibile con OS2 e fibre multimodali (OM1–OM5)

·L'ingombro ridotto riduce la congestione dei cavi e migliora il flusso d'aria

·Design robusto del cavo con pressacavo interno per una lunga durata-a lungo termine

Varianti del prodotto

Tipi di fibra: OS2, OM1, OM2, OM3, OM4, OM5

Tipi di connettori: CS, CS-LC, CS-FC, CS-SC, CS-ST, CS-E2000

Tipi di cavo: diametro esterno 0,9 mm, 2,0 mm, 3,0 mm

Lunghezze dei cavi: 0,5 m – 100 m (tolleranza ±0–15 cm a seconda della lunghezza)

Gruppi fanout MPO/MTP-CS opzionali: 8, 12, 16, 24 core

Clip di gruppo opzionale-per patching simultaneo di 2x4 o 8 fibre

Applicazioni dei cavi patch in fibra CS

I cavi patch in fibra CS sono ampiamente utilizzati in:

Data center iperscalabili e piattaforme cloud

Cluster AI e HPC con requisiti di elevata densità di porte

Reti Ethernet 200G/400G (ricetrasmettitori QSFP-DD/OSFP)

Infrastrutture di telecomunicazioni ad alta-velocità e reti di distribuzione ottica

Architettura di rete tipica dei cavi patch in fibra CS

Nei data center moderni, i cavi patch in fibra CS collegano i ricetrasmettitori QSFP-DD o OSFP ai pannelli patch ad alta-densità. Una distribuzione tipica include:

Topologia:Commutazione delle foglie-della colonna vertebrale
Instradamento della fibra:Cavo patch CS → Pannello patch → Trunk MPO/MTP → Area di distribuzione
Note sulla distribuzione:

Brevi corse duplex collegano i server agli switch-top-del rack

I gruppi fanout collegano i trunk MPO a più cavi di connessione CS o CS-LC

I connettori push-pull semplificano l'inserimento in pannelli densi

Il design compatto riduce la congestione e consente una gestione efficiente del flusso d'aria

Vantaggi del prodotto

Elevata scalabilità che supporta futuri aggiornamenti 200G/400G

L'ingombro ridotto consente una densità di porte ultra-elevata

Meccanismo push-pull per una facile installazione e manutenzione

Prestazioni ottiche stabili con bassa inserzione ed elevata perdita di ritorno

Affidabilità a lungo-termine in ambienti data center difficili

Schema dei cavi patch in fibra CS

Pigtail CS a 2 core– Disponibili con tipi di cavo da 2,0 mm, 0,9 mm e 250 µm per giunzioni e terminazioni flessibili.

Cavi patch CS-LC a 2 conduttori– Disponibile anche nelle configurazioni CS-FC, CS-SC, CS-ST e CS-E2000 per diverse esigenze di connettività.

Cavi fanout da MPO/MTP a CS– 8, 12, 16 o 24 core, con opzioni di fanout da 0,9 mm e 2,0 mm per connessioni trunk ad alta-densità.

CS-Cavi patch CS a 2 conduttori– Connessioni CS duplex standard per interconnessioni di breve-esecuzione o implementazione di pannelli di connessione.

Come scegliere la fibra giusta per la tua rete ottica

La selezione del tipo di fibra appropriato è fondamentale per ottenere prestazioni ottimali nelle reti di data center 200G/400G. I cavi patch in fibra CS ottica Spring sono compatibili con più tipi di fibra, ciascuno adatto per applicazioni e distanze di trasmissione specifiche:

Fibra OS2 monomodale- (9/125 μm)– Ideale per connessioni Ethernet 1G, 10G, 40G, 100G e 400G. Supporta fino a10 km a 1310 miglia nauticheO40 km a 1550 miglia nautiche.

Fibra multimodale OM1 (62,5/125 μm)– Adatto per ricetrasmettitori 100/1000BASE-SX in applicazioni Fast Ethernet, Gigabit Ethernet e Fibre Channel.

Fibra multimodale OM2 (50/125 μm)– Supporta ricetrasmettitori 1000BASE-SX e SFP per Gigabit Ethernet e Fibre Channel.

Fibra multimodale OM3 (50/125 μm, ottimizzata per laser)– Preferito per ricetrasmettitori 10G SR, 10G LRM, SFP+, che supportano connessioni Ethernet 10G, 40G e 100G.

Fibra multimodale OM4 (50/125 μm, ottimizzata per laser)– Ideale per ricetrasmettitori 40G BIDI SR, 10G SR, QSFP+ e SFP+, preferito per Ethernet 40G/100G.

Fibra multimodale a banda larga OM5 (50/125 μm)– Ottimizzato perapplicazioni SWDM multi-lunghezza d'onda (850–950 nm), riducendo di quattro volte il numero di fibre per i collegamenti 40G e 100G pur rimanendo pienamente compatibile con le reti OM4. Conformità RoHS, testato otticamente per la perdita di inserzione.

Tabella delle distanze di trasmissione

Domande frequenti

Cerchi un fornitore affidabile di cavi patch in fibra CS?

Spring Optical fornisce consulenza tecnica, personalizzazione OEM e consegna rapida per data center globali e progetti di telecomunicazioni.

Contattaci per discutere le tue esigenze e ricevere un preventivo dettagliato.

Etichetta sexy: Cavi patch in fibra ottica SN, cavo patch SN, connettore SN

Specifiche tecniche

Prestazioni ottiche

Specifiche geometriche

Fine-qualità del volto (SM)

Fine-qualità faccia (MM)
