1. Portataof application
Questo manuale di installazione è adatto per la chiusura di giunzione in fibra ottica (di seguito abbreviata come FOSC), come guida per una corretta installazione .
L'ambito dell'applicazione è: aereo, sotterraneo, montaggio a parete, condotto, montaggio per la mano . la temperatura ambiente varia da -40 grado in +65 grado .
2. Struttura di base econfigurazione
Dimensione e capacità
|
Dimensione esterna (LXWXH) |
605x215x120 (mm) |
|
Peso (esclusa la scatola esterna) |
3050g-4600g |
|
Numero di porte di ingresso/outlet |
2 (pezzi) su ciascun lato (totale 4 pezzi) |
|
Diametro del cavo in fibra |
Φ 8- φ20 (mm) |
|
Capacità di FOSC |
Bunchy: 48-144 (core) Nastro: max . 576 (core) |
3. Strumenti necessari per Installazione(da fornire dall'operatore)
|
Nome degli strumenti |
Utilizzo |
|
Cutter in fibra |
Tagliare le fibre |
|
Stripper in fibra |
Strillare il cappotto protettivo di cavo in fibra |
|
Nastro di banda |
Misurare il cavo in fibra |
|
Forbice |
|
|
Chiave metallica |
Serraggio del dado del nucleo rinforzato |
|
Cacciavite |
Cacciavitore di attraversamento/parallelo |
4. Procedura di installazione di Fosc
4.1 Apri la chiusura
Pulisci la locale e determina dove installare il fosc . posizionare i cavi in fibra richiesti .
Controlla se tutti i componenti e gli accessori principali sono inclusi nel pacchetto .
Apri la chiusura:
Svitare i bulloni di fissaggio e aprire la chiusura sollevando i bulloni svitati .nonCompletamente svoluzione per evitare la perdita .
(Vedi disegno 1)
Nota: Se le condizioni meteorologiche sono scarse, una tenda deve essere utilizzata per l'impermeabilizzazione e la polvere .
4.2 Determinare la lunghezza del cavo
38 mm: dal raccordo di tenuta al cavo Pressboard .
1800 mm: lunghezza spogliata per l'avvolgimento e la giunzione .
50 mm: lunghezza del core rinforzata per il fissaggio .
4.3 Strip Coat protettivo
Usa il taglierina e lo stripper per spogliare il cappotto protettivo a partire dal marchio di localizzazione temporaneo .
(Vedi disegno 2)
4.4 polacco
Solcinare la porta della guaina in fibra su una lunghezza di 13 cm .

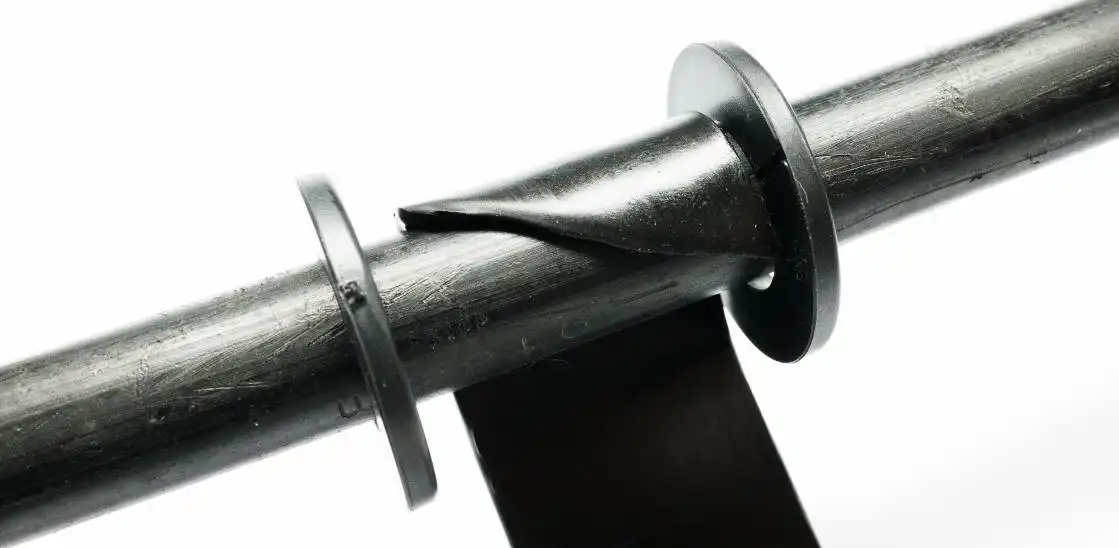

4.5 Installare il nastro di tenuta
Avvolgimento del nastro di tenuta 41 mm dalla voce del cavo . Non allungare il nastro . Il diametro finale dovrebbe essere 23–25 mm .
Tagliare il nastro in diagonale usando tagli a doppio smalto .
(Vedi disegno 3)
4.6 Correggi il nucleo e il cavo rinforzati
Rimuovi le spine della porta, la pressione e il dado di fissaggio .
Inserisci il core di rafforzamento nei fori a vite .
Correggi il cavo sulla staffa L con il cerchio della gola .
Usa la chiave e il cacciavite per serrare tutti i componenti .
(Vedi disegni 4 e 5)
4.7 Fibre di riserva
Fibre di bobina in senso antiorario nel vassoio .
Per il tipo di nastro o tubo centrale: non aggiungere extra .
Per il tipo incernierato: utilizzare le fascette per cavi in modo appropriato (non troppo stretto) .
Instradare le fibre attraverso il nastro o il tubo sciolto sulla piastra di collegamento; Usa il protettore della tuba centrale se applicabile .
(Vedi disegno 6)
4.8 Fix Splice Vassoio e fibre di giunzione
Correggi il vassoio con tre viti . Usa il cancello del lembo e il corpo del vassoio tie .
Fibre di bobina in senso antiorario con almeno un cerchio completo . tagliare la fibra in eccesso e la giunzione .
(Vedi disegno 7)
4.9 Assemblare l'alloggiamento della chiusura
Inserisci piastre nella fessura inferiore, regola l'anello di tenuta, posiziona il coperchio .
Serrare i bulloni in diagonale dal centro ai lati .
Dopo 10 minuti, re-tighten Bolts . Complete Packaging .
5. test
Installa la valvola di test di pressione ed esegui il test di tenuta nel campo .
(Vedi disegno 8)
