Ambito di applicazione

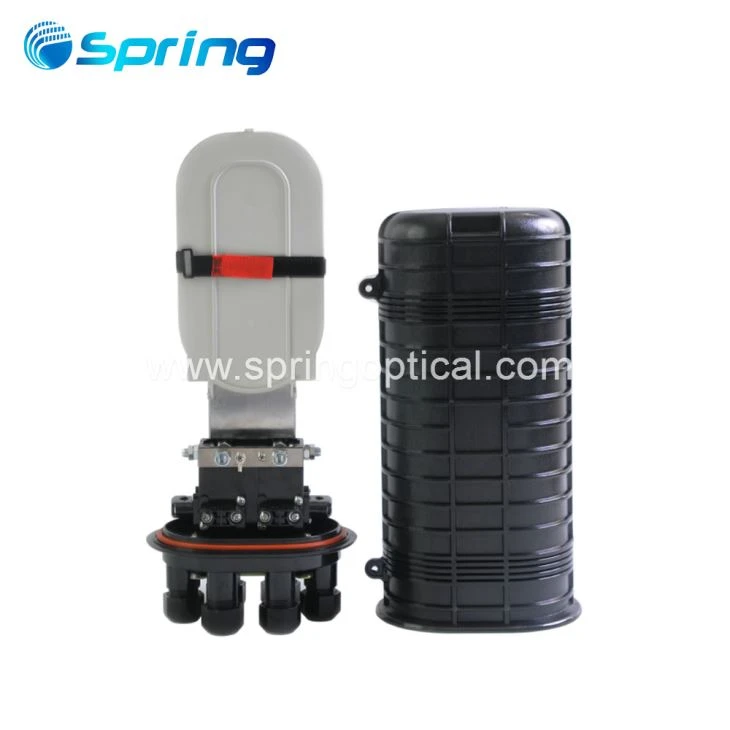

Questo manuale di installazione si adatta alla chiusura di giunzione in fibra ottica (di seguito abbreviata come FOSC), come guida di una corretta installazione.
L'ambito dell'applicazione è: aereo, sotterraneo, conduttura, buchi. La temperatura ambiente varia da -40 grado a 65 gradi.
Struttura e configurazione di base
2.1 dimensione e capacità
Dimensione esterna (altezza x diametro) | 480mm × 220mm |
Peso (esclusa la scatola esterna) | 3500g—4100 g |
Numero di porte di ingresso\/out | 6 pezzi |
Diametro del cavo in fibra | Φ8mm -φ21mm |
Capacità di FOSC | Bunchy: 24-288 (core), nastro: fino a 432 (core) |
2.2 Componenti principali
| NO. | Nome dei componenti | Quantità | Utilizzo | Osservazioni |
1 | Copertura FOSC | 1 pezzo | Proteggere le giunture del cavo in fibra in tutto | Altezza x diametro |
2 | Vassoio di giunzione in fibra ottica (FOST) | Max. 6 vassoi (mazzi o nastro | Fissaggio di maniche protettive restringenti di calore e tenendo le fibre | Adatto per: |
3 | Base | 1Set | Correzione della struttura interna ed esterna | |
4 | Fibra che tiene il vassoio | 1 pezzi | Tenendo la fibra con cappotto protettivo | |
5 | Cerchio di plastica | 1 set | Fissaggio tra copertura fosc e base | |
6 | Anello di guarnizione | 1 set | L'anello di guarnizione grande viene utilizzato per sigillare il coperchio e la base del FOSC. | 1 pezzo di anello di guarnizione grande, 6 pezzi di anello di guarnizione piccolo |
7 | Valvola di test di pressione | 1 set | Dopo l'iniezione dell'aria, viene utilizzato per il test di pressione e il test di sigillatura | Configurazione secondo requisito |
8 | Dispositivo derivante alla messa a terra | 1 set | Derivare parti metalliche di cavi in fibra in FOSC per la connessione alla messa a terra | Configurazione secondo requisito |
2.3 Accessori principali e strumenti speciali
| NO. | Nome degli accessori | Quantità | Utilizzo | Osservazioni |
1 | Manica protettiva al calore ridotta | Protezione di giunzioni di fibre | Configurazione secondo la capacità | |
2 | Cravatta in nylon | Fissaggio della fibra con cappotto protettivo | Configurazione secondo la capacità | |
3 | Filo di messa a terra | 1 pezzo | Mettere attraverso i dispositivi di messa a terra | |
4 | Panno abrasivo | 1 pezzo | Graffiare cavi in fibra | |
5 | Etichettatura | 1 pezzo | Etichettatura delle fibre | |
6 | Chiavita speciale | 2 pezzi | Installazione e serraggio del dado del nucleo rinforzato e del dado (plastica) del tubo di entrata\/uscita | |
7 | Misurare la carta | 1 pezzo | Misurare il perimetro del cavo in fibra, di cui il diametro è ingrandito con nastro di tenuta | |
8 | Sigillo | 1 anello | Ingrandire il diametro del cavo in fibra che si adatta all'anello di guarnizione. | Configurazione secondo le specifiche |
9 | Nastro isolante | 1 anello | Diametro di ingrandimento del cavo in fibra per una facile fissaggio | |
10 | Cerchio di metallo | 1 set | Per il montaggio a parete e l'abbraccio di palo | |
11 | Tubo tampone | deciso dai clienti | Attaccata alle fibre e fissati con Fost, gestendo il buffer. | Configurazione secondo requisito |
12 | Essiccante | 1 borsa | Mettere in FSC prima di sigillare l'aria essiccale |
La comunicazione ottica di primavera è una delle migliori e migliori e migliori GJS-D011 in fibra ottica giuntura verticale di chiusura di chiusura e fornitori con una ricca esperienza. Benvenuti ad acquistare i nostri prodotti di alta qualità o all'ingrosso la nostra scatola di chiusura di giunzione per giunti verticali GJS-D011 personalizzata in fibra ottica in stock con la nostra fabbrica. Inoltre, il campione gratuito è disponibile anche se necessario.
