I . applicazione

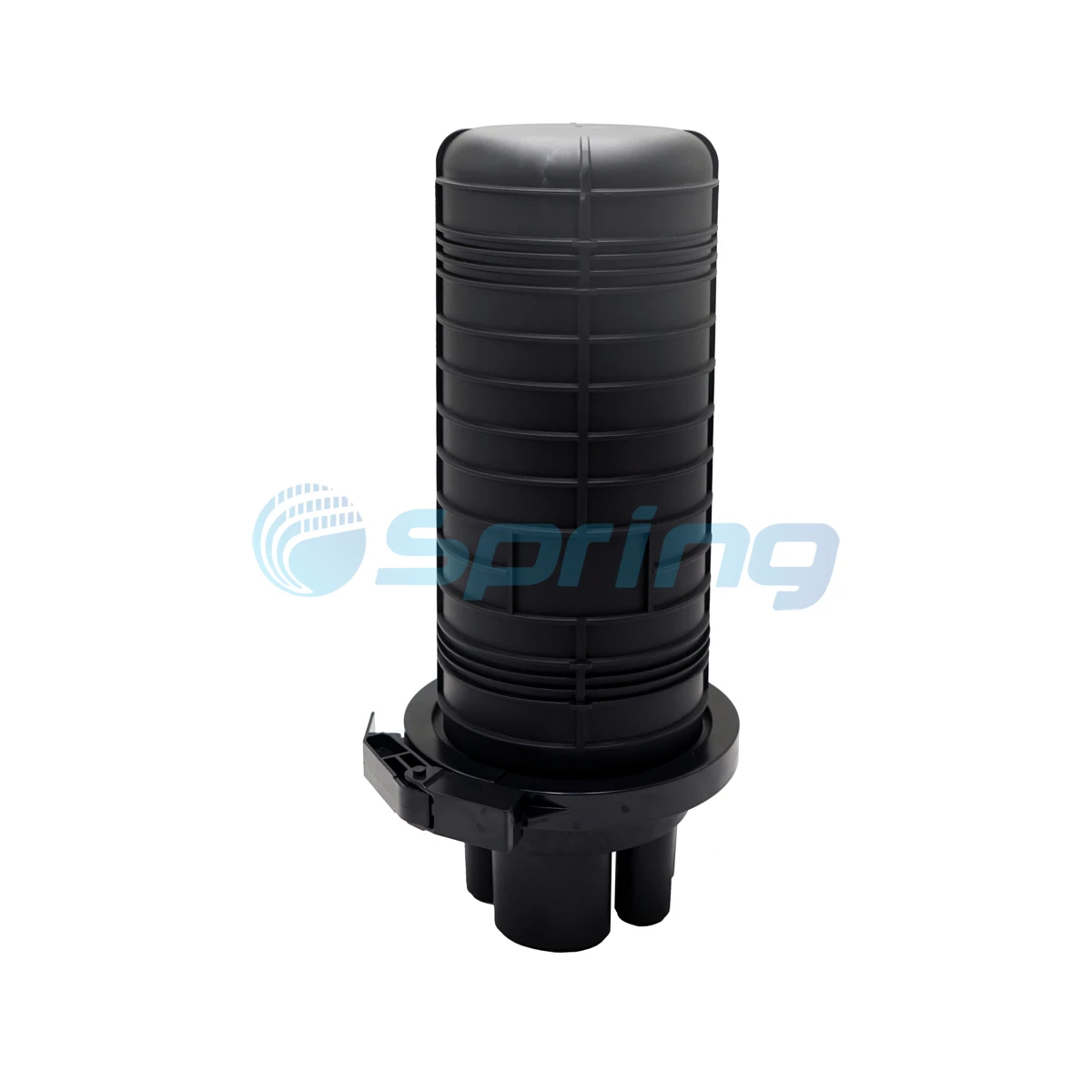

La chiusura della cupola GIS-M5/RS-AM è un membro della chiusura della cupola, utilizzata per la connessione diretta dei prodotti nel processo di trasmissione ottica e protegge la connessione articolare .
Ii . funzione
· Tutti gli indicatori di prestazione soddisfano i requisiti degli ultimi standard nazionali
· Il corpo della scatola esterna è realizzato in materie plastiche ingegneristiche ad alta resistenza . ha caratteristiche di peso leggero, elevata resistenza meccanica, anti-invecchiamento, resistenza alla corrosione, resistenza alla luce e durata di lunga durata .
· Ci sono 4 porte di cavi circolari e 1 porta ovale . La porta ovale può essere utilizzata per un cavo tramite .
· Può essere utilizzato per l'installazione polare, muro e sotterranea con buone prestazioni di sigillatura .
· I vassoi di giunzione della struttura impilati rendono flessibile la configurazione del nucleo in fibra; Il dispositivo indipendente di messa a terra isolante lo rende sicuro e facile da utilizzare; La configurazione, l'espansione e la messa a terra del cavo della fibra ottica sono flessibili, convenienti e sicure
· Il vassoio di giunzione ha uno slot speciale per uno splitter PLC (1: 8 o 1:16) .
III . indice tecnico
·Fiber radius of curvature: >40 mm
· Disco ottico perdita aggiuntiva:<0.01dB
· Intervallo di temperatura: -20 grado ~ + 60
·Anti lateral pressure: >2000N/10cmShock resistance:>20N.m
· Livello di protezione: IP68
IV . Dimensione del prodotto
V . Specifica
| Tipo | GJS-M5/RS-AMS | GJS-M5/RS-AM | GJS-M5/RS-AM2 |
|---|---|---|---|
| Dimensione (mm) (d × h) | Φ230 × 325 | Φ230 × 440 | Φ230 × 440 |
| Porte dei cavi | 1 porta ovale, 4 porte circolari | 1 porta ovale, 4 porte circolari | 1 porta ovale, 4 porte circolari |
| Diametro del cavo (mm) | Φ7 ~ Φ25 | Φ7 ~ Φ25 | Φ7 ~ Φ25 |
| Capacità del vassoio di giunzione | 24 (singolo core) | 24 (singolo core) | 72 (singolo core) |
| Numero massimo di vassoi di giunzione | 6 | 6 | 4 |
| Capacità core massima | 144 (singolo core) | 144 (singolo core) | 288 (singolo core) |
| Tipo di tenuta | Sigillo a calore | Sigillo a calore | Sigillo a calore |
| Dimensione dell'imballaggio (mm)/qty | 490 × 420 × 720 / 8pcs | 540 × 485 × 465 / 4pcs | 540 × 485 × 465 / 4pcs |
| Peso (kg) | 21 | 14 | 13 |
Vi . installazione
1. Stripping del cavo ottico:
Loop attraverso il cavo (cavo ininterrotto): contrassegnare il punto di taglio della guaina, striscia di circa 180 cm o secondo i requisiti pertinenti .
Cavo rotto: staccare una coppia di cavi ottici per essere collegati, rimuovere lo strato di protezione del cavo dal segno, staccare 120 cm di guaina e mantenere l'integrità interna
2. Apri la porta: secondo il requisito, usa una sega per tagliare la porta del cavo .
3. Metti il tubo shrinkabile al calore sul cavo pelato e introdurlo nella chiusura .
4. Dopo che il cavo ottico entra nella casella, bloccalo con un morsetto per tubi, correggi la colonna rinforzata con un presser e introduci i cavi attracili nel vassoio di giunzione per giungere .
5. Avvolgi la giunzione tra il cavo ottico e il tubo di restringimento di calore con foglio di stagno per evitare il surriscaldamento e danneggiare il cavo . riscaldare il cavo con una torcia fino a quando il tubo di restringimento di calore è completamente attaccato alla porta . Attendere fino a quando si raffredda in modo naturale (Nota: quando si riscalda la porta di calore, separato il tubo di calore con divieto di clip)
6. Installazione del coperchio: dopo che l'operazione è stata completata, posizionare un anello di tenuta nella scanalatura della base, mettere il coperchio e bloccarli con un morsetto di plastica .
7. operazione di montaggio Wall & Pole:
Montaggio a parete: bloccare la scatola con il cerchio e infine collegarla al muro con bulloni di espansione
Montaggio del palo: utilizzare un connettore polare per collegare il corpo della scatola al corpo della colonna con un telaio
