Scatola di distribuzione in fibra ottica impermeabile a 8 porte

Spring Optical Communication è uno dei più grandi e migliori produttori e fornitori di scatole di distribuzione in fibra ottica impermeabili a 8 porte con una ricca esperienza. Benvenuti ad acquistare i nostri prodotti di alta qualità o all'ingrosso la nostra scatola di distribuzione in fibra ottica impermeabile a 8 porte personalizzata in stock presso la nostra fabbrica. Inoltre, se necessario, è disponibile anche un campione gratuito.

1. Panoramica della scatola di distribuzione in fibra ottica impermeabile a 8 porte

ILScatola di distribuzione in fibra ottica impermeabile a 8 porteè un dispositivo di gestione dei cavi ottici lato utente-nei sistemi FTTH. Funziona come:

·Punto terminale del cavo in fibra

·Nodo di ramificazione e connessione incrociata-

·Custodia con suddivisione ottica (compatibile con PLC)

·Unità di giunzione e distribuzione della fibra

L'SP-FTTH-B08 viene generalmente distribuito presso il punto di accesso dell'abbonato all'interno di un'architettura FTTH-ODN. A seconda delle esigenze di installazione può essere classificato come:

·Tipo di installazione interna o esterna

·Tipo solo distribuzione-

·Tipo splitter ottico integrato

Garantisce una transizione sicura dal cavo di alimentazione al cavo di derivazione mantenendo la protezione meccanica e ambientale delle connessioni in fibra.

2. Ambiente di applicazione della scatola di distribuzione in fibra ottica impermeabile a 8 porte

L'involucro è progettato per ambienti di telecomunicazioni esterni difficili e soddisfa le seguenti specifiche operative:

·Temperatura operativa:Da -40 gradi a +65 gradi

·Umidità relativa:Inferiore o uguale all'85% (+30 gradi)

·Pressione atmosferica:Da 70 kPa a 106 kPa

·Grado di protezione dall'ingresso:IP67

La classificazione IP67 garantisce una protezione completa contro l'ingresso di polvere e l'immersione temporanea in acqua, rendendo la scatola di distribuzione in fibra ottica impermeabile a 8 porte adatta per installazioni esterne montate su palo e su parete-.

3. Conformità agli standard della scatola di distribuzione in fibra ottica impermeabile a 8 porte

Questa scatola di distribuzione in fibra ottica impermeabile a 8 porte è conforme agli standard internazionali e del settore delle telecomunicazioni pertinenti:

·UL94– Test di infiammabilità per materiali plastici utilizzati in dispositivi ed apparecchi

·Anno/T2150-2010– Scatola di distribuzione del cavo in fibra ottica (standard del settore delle telecomunicazioni)

Per i riferimenti non datati si applica l'ultima versione applicabile della norma.

La conformità a questi standard garantisce sicurezza dei materiali, affidabilità strutturale e prestazioni di livello telecom-.

4. Caratteristiche principali della scatola di distribuzione in fibra ottica impermeabile a 8 porte

4.1 Materiale tecnico-ad alta resistenza

·Realizzato in alta-qualitàPlastica tecnica PP (polipropilene).

·Eccellente resistenza meccanica

·Resistente ai raggi UV-e agli agenti atmosferici-

·Struttura durevole con elegante aspetto industriale

4.2 Opzioni di installazione flessibili

La scatola di distribuzione in fibra ottica impermeabile a 8 porte supporta:

·Installazione a parete-per interni

·Installazione a parete-per esterni

·Installazione su palo-

Questa flessibilità consente l'implementazione in progetti FTTH residenziali, MDU e reti di accesso esterno.

4.3 Progettazione della gestione integrata della fibra

·Incorporato-vassoio di giunzione impilato

·Il vassoio di giunzione è rimovibile per una facile installazione e manutenzione

·Progettazione del routing della fibra logico e organizzato

·Bloccaggio sicuro per cavo di alimentazione e cavo di derivazione

·Funzioni integrate di giunzione, fissaggio, archiviazione e distribuzione

Tutte le operazioni sulla fibra (giunzione, suddivisione del PLC, stoccaggio del pigtail, montaggio dell'adattatore) vengono eseguite all'interno di un unico contenitore.

5. Specifiche tecniche della scatola di distribuzione in fibra ottica impermeabile a 8 porte

5.1 Prestazioni ottiche

·Perdita di inserzione:Inferiore o uguale a 10,5 dB

·Perdita di rendimento UPC:Maggiore o uguale a 50 dB

·Perdita di ritorno APC:Maggiore o uguale a 50 dB

Questi parametri garantiscono prestazioni di trasmissione ottica stabili nelle reti di accesso FTTH.

5.2 Protezione contro i fulmini e sicurezza elettrica

La scatola di distribuzione in fibra ottica impermeabile a 8 porte offre prestazioni affidabili di isolamento e resistenza alla tensione:

Resistenza di isolamento:
Maggiore o uguale a 2 × 10⁴ MΩ / 500 V (CC)
(Tra il dispositivo di messa a terra e le parti metalliche)

Resistenza alla tensione:
Maggiore o uguale a 3000 V (CC) / 1 min
Nessuna foratura, nessun flashover

Questi parametri garantiscono la conformità ai requisiti di messa a terra e di protezione contro i fulmini delle telecomunicazioni.

6. Tabella di configurazione della scatola di distribuzione impermeabile in fibra ottica a 8 porte

Dettagli sulla capacità

Supporta8 porte per adattatori SC/APC

Capacità di giunzione della fibra fino a66 core

Compatibile con configurazioni di ingressi cavi multipli

Adatto per l'integrazione di splitter PLC

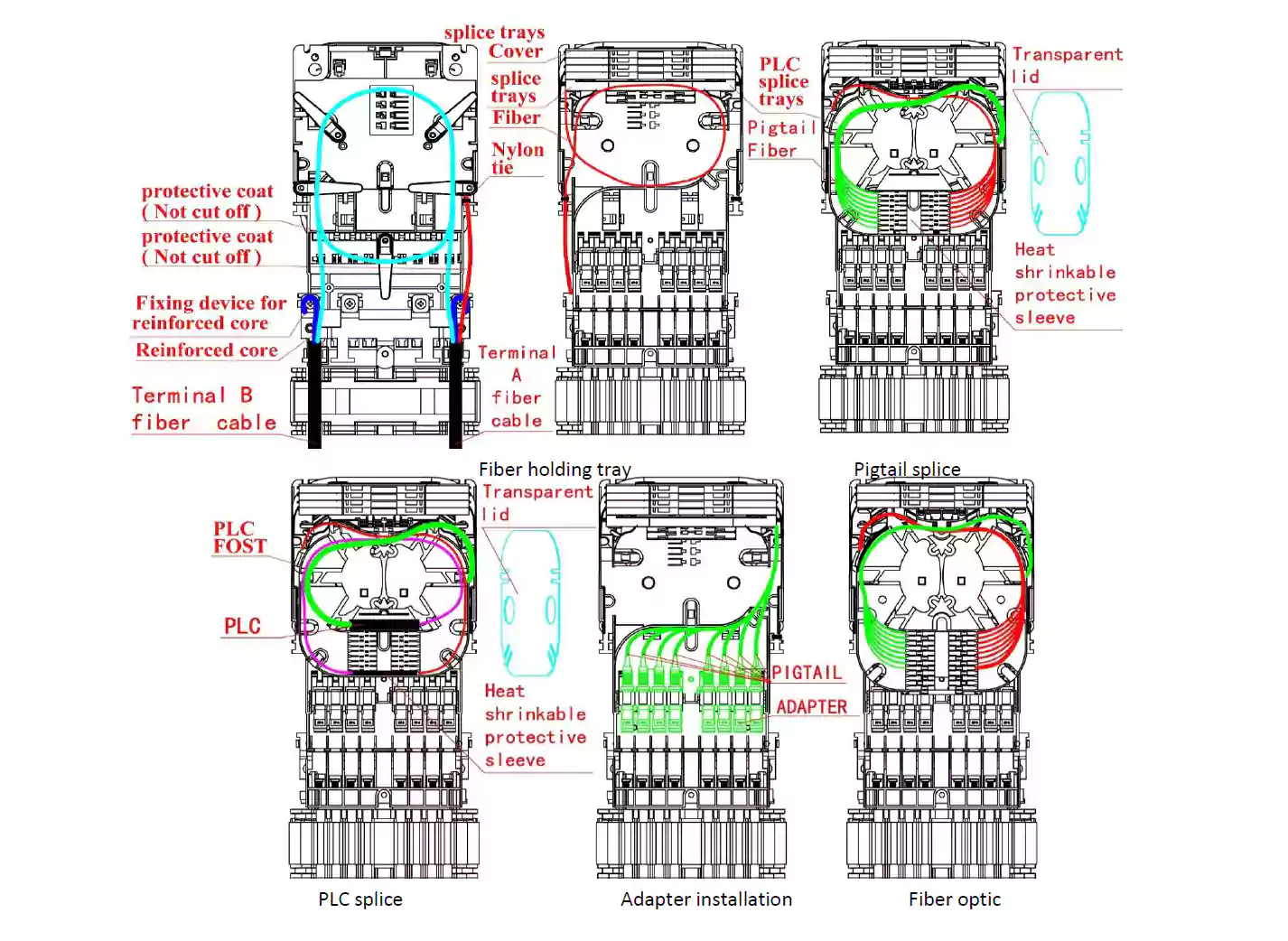

7. Struttura interna della scatola di distribuzione in fibra ottica impermeabile a 8 porte

La disposizione interna prevede:

·Vassoio porta fibra

·Area di giunzione a spirale

·Area di giunzione PLC

·Pannello di montaggio dell'adattatore

·Gestione dei percorsi di routing della fibra

La struttura modulare permette:

·Design del coperchio della spina rapido

·Sistema di coperchio apribile

·Meccanismo di bloccaggio sicuro dell'asta metallica

·Premi-il pulsante di blocco per un accesso sicuro

Passaggi operativi

A. Aprire il coperchio
B. Premere il pulsante di blocco
C. Ruotare l'asta metallica per fissare il coperchio
D. Inserire il connettore

Questo design garantisce un rapido funzionamento sul campo mantenendo la tenuta ambientale.

8. Guida all'installazione per scatola di distribuzione impermeabile in fibra ottica a 8 porte

8.1 Installazione-a parete

Praticare 4 fori di montaggio in base alle dimensioni specificate.

Installare i bulloni ad espansione (Φ7,5 × 40 mm).

Allineare la custodia con i fori di montaggio.

Fissare utilizzando i bulloni.

Questo metodo è ideale per la costruzione di facciate, corridoi e sale telecomunicazioni interne.

8.2 Installazione su palo-

Fissare un set di anelli per palo al palo delle telecomunicazioni.

Fissare la scatola di distribuzione impermeabile in fibra ottica a 8 porte al set di anelli.

Il montaggio su palo è adatto per reti di distribuzione aerea FTTH e distribuzione su strada.

9. Imballaggio, stoccaggio e trasporto della scatola di distribuzione in fibra ottica impermeabile a 8 porte

Confezione

Imballaggio standard in cartone

Condizioni di conservazione

Temperatura di conservazione: da -20 gradi a +65 gradi

Umidità di stoccaggio: inferiore o uguale al 95% (30 gradi)

Nessun gas corrosivo nell'ambiente di stoccaggio

Requisiti di trasporto

Adatto per il trasporto in auto, treno, nave o aereo

Evitare collisioni e cadute

Proteggere dalla pioggia, dalla neve e dall'esposizione diretta alla luce solare

10. Perché scegliere questa scatola di distribuzione in fibra ottica impermeabile a 8 porte per progetti FTTH

Questa scatola di distribuzione in fibra ottica impermeabile a 8 porte fornisce:

·Protezione impermeabile e antipolvere IP67

·Prestazioni ottiche di livello-telecomunicativo

·Installazione flessibile a parete e su palo

·Splicing, splitting e distribuzione integrati

·Conformità agli standard UL e del settore delle telecomunicazioni

·Protezione affidabile contro i fulmini e l'isolamento

È una soluzione ideale per:

·Reti di accesso FTTH

·Sistemi di comunicazione FTTx

·Punti terminali di abbonato esterni

·Nodi di distribuzione ODN

Grazie alla struttura compatta, ai materiali durevoli e al design professionale per la gestione della fibra, il modello SP-FTTH-B08 soddisfa le aspettative di prestazioni e affidabilità delle moderne implementazioni di infrastrutture a banda larga.
